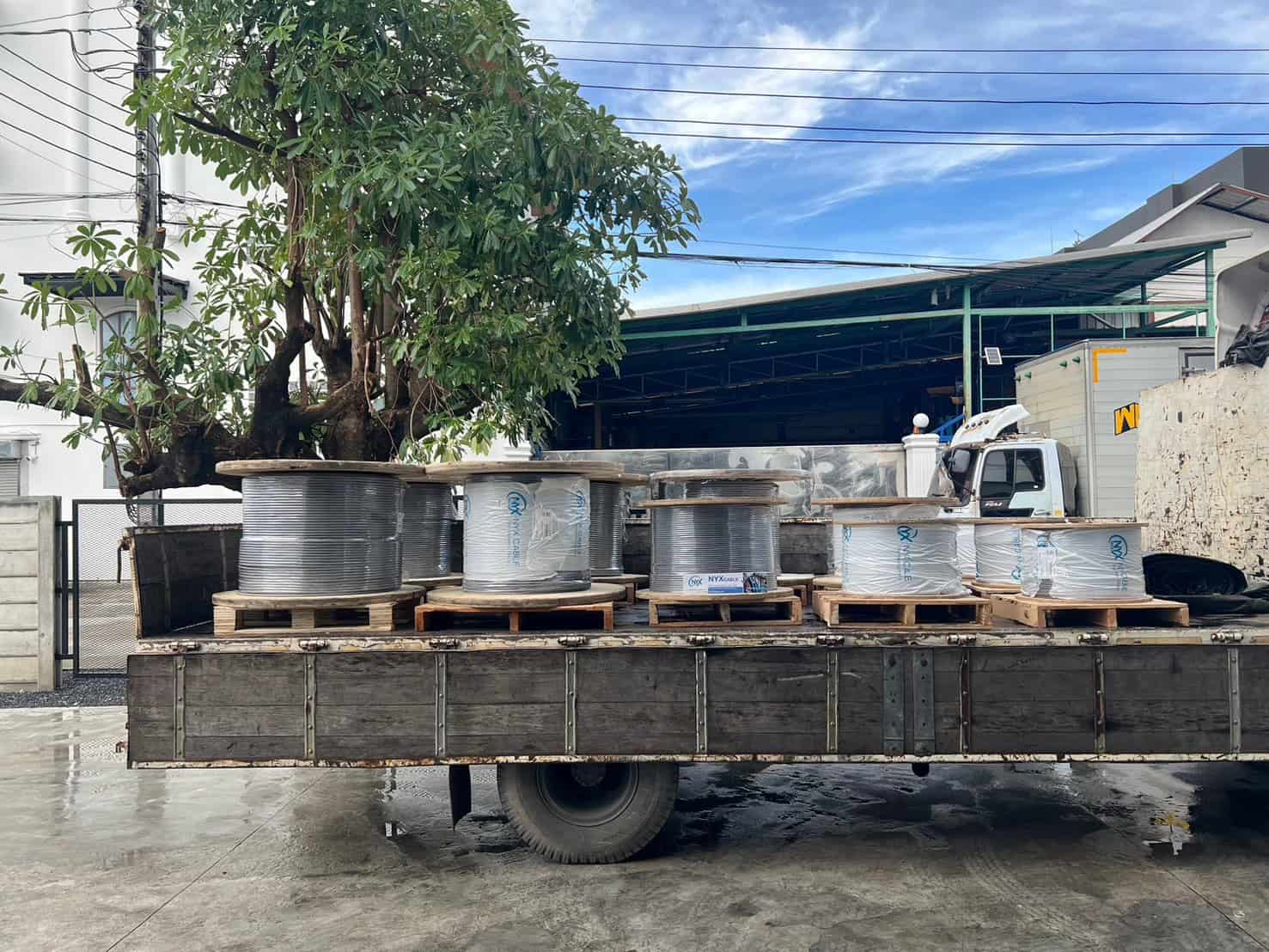

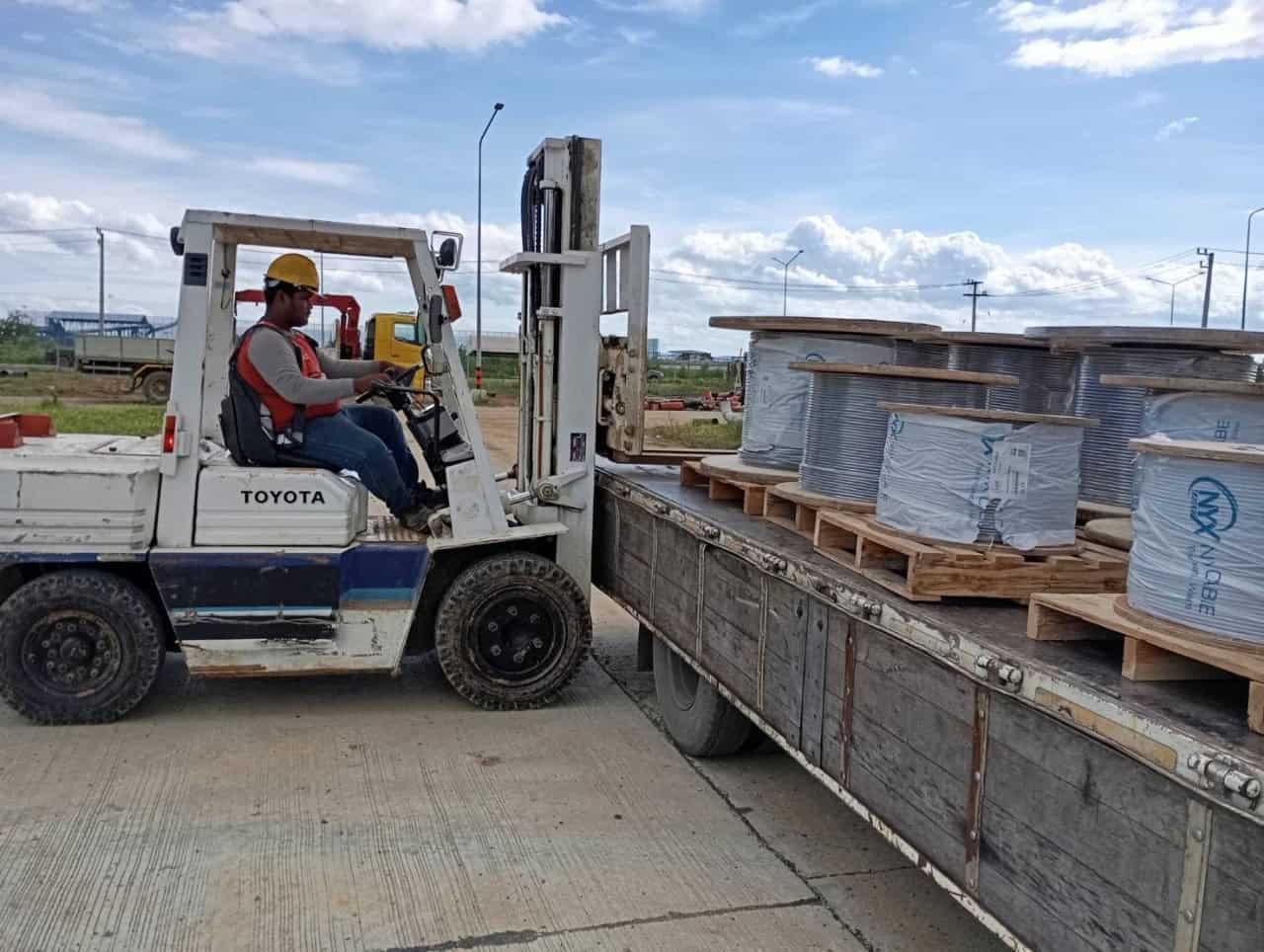

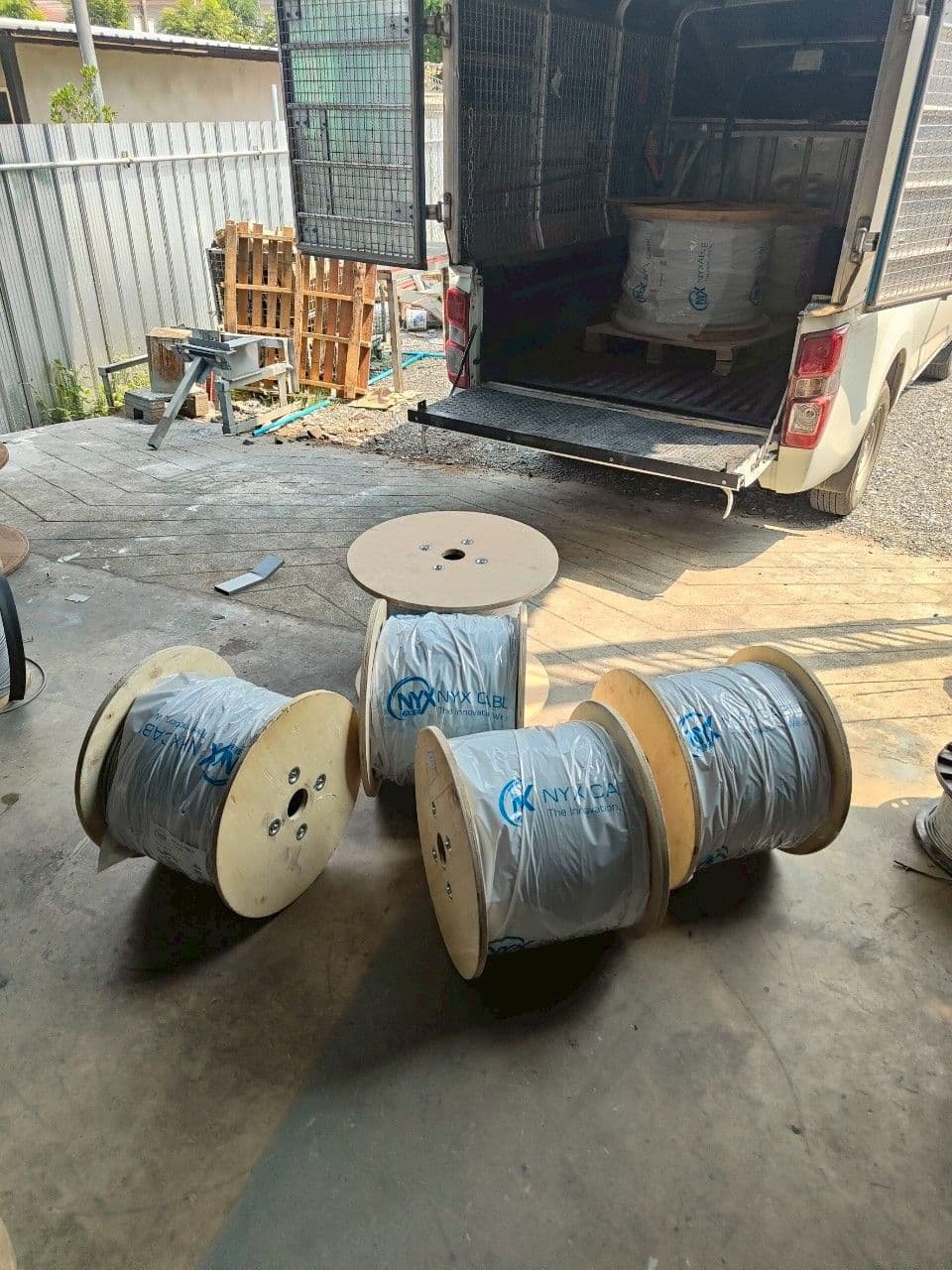

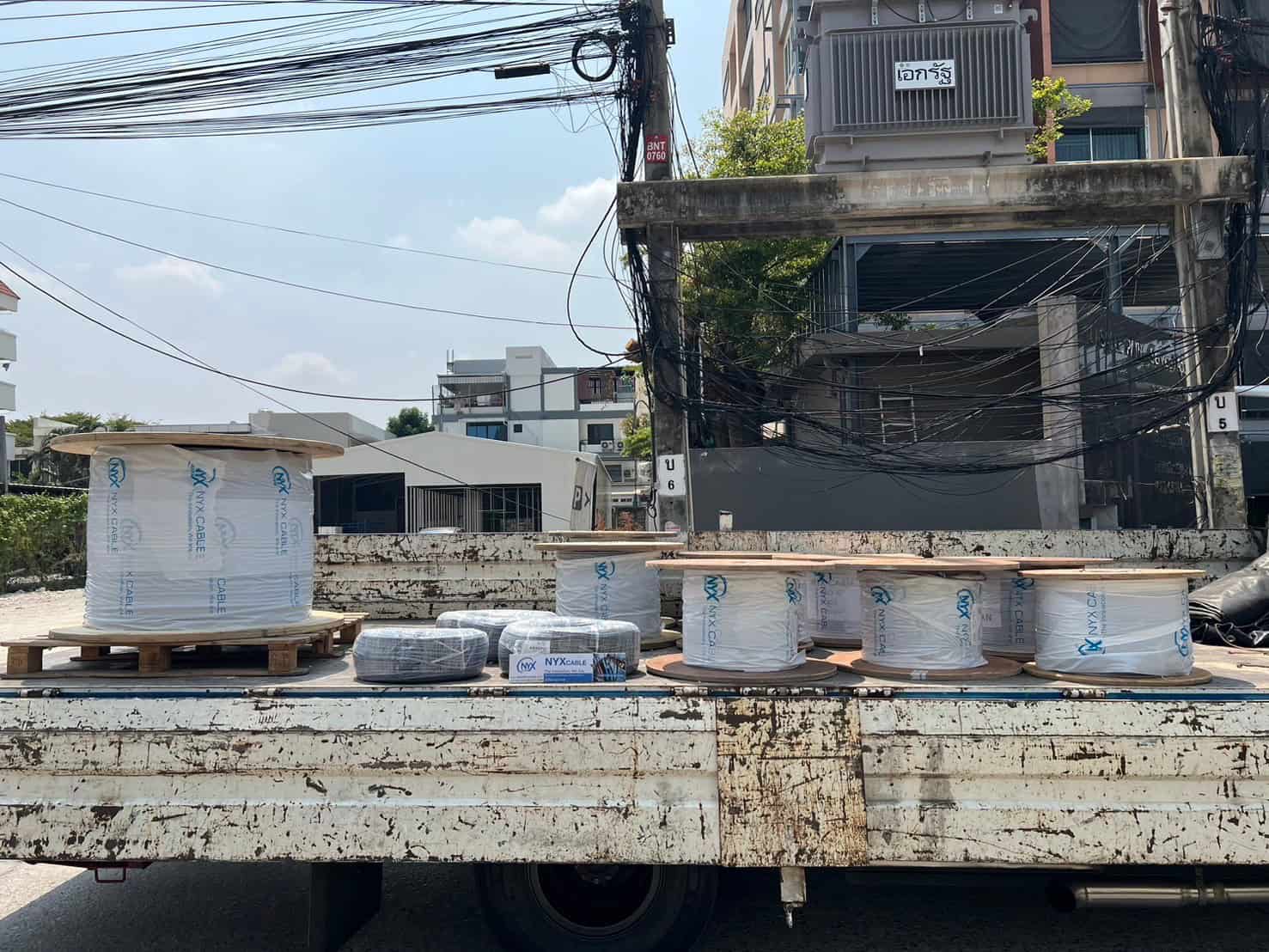

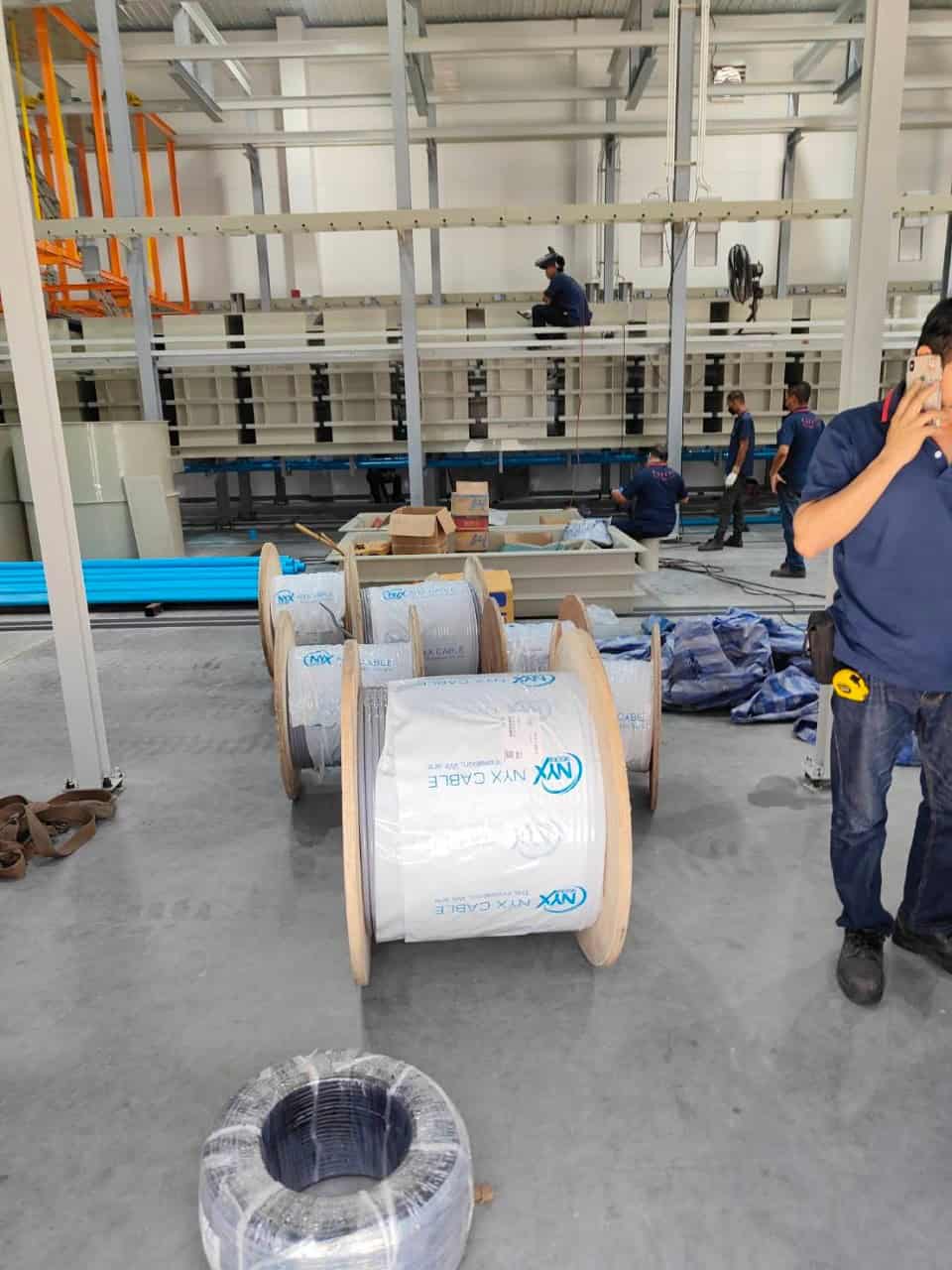

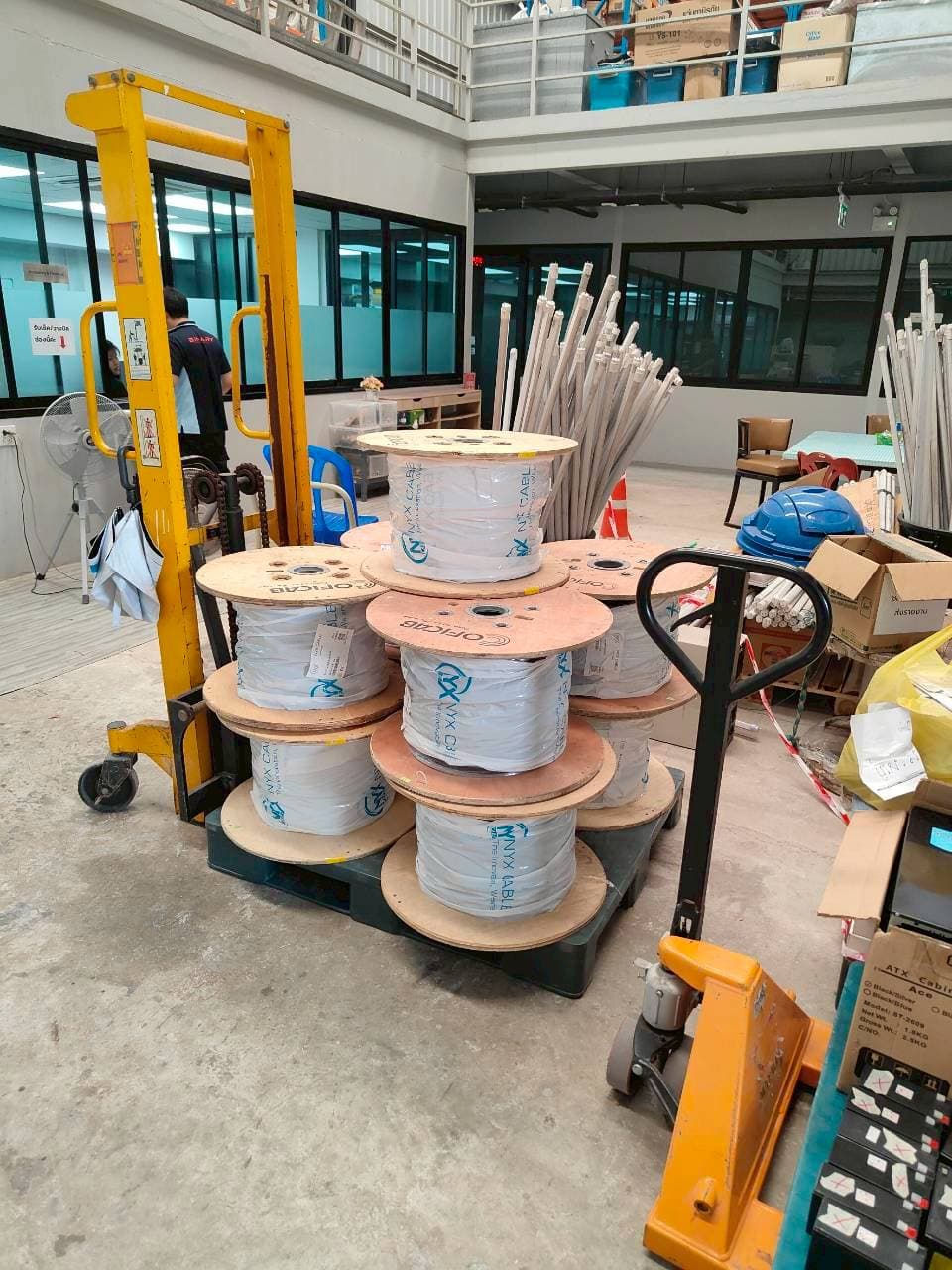

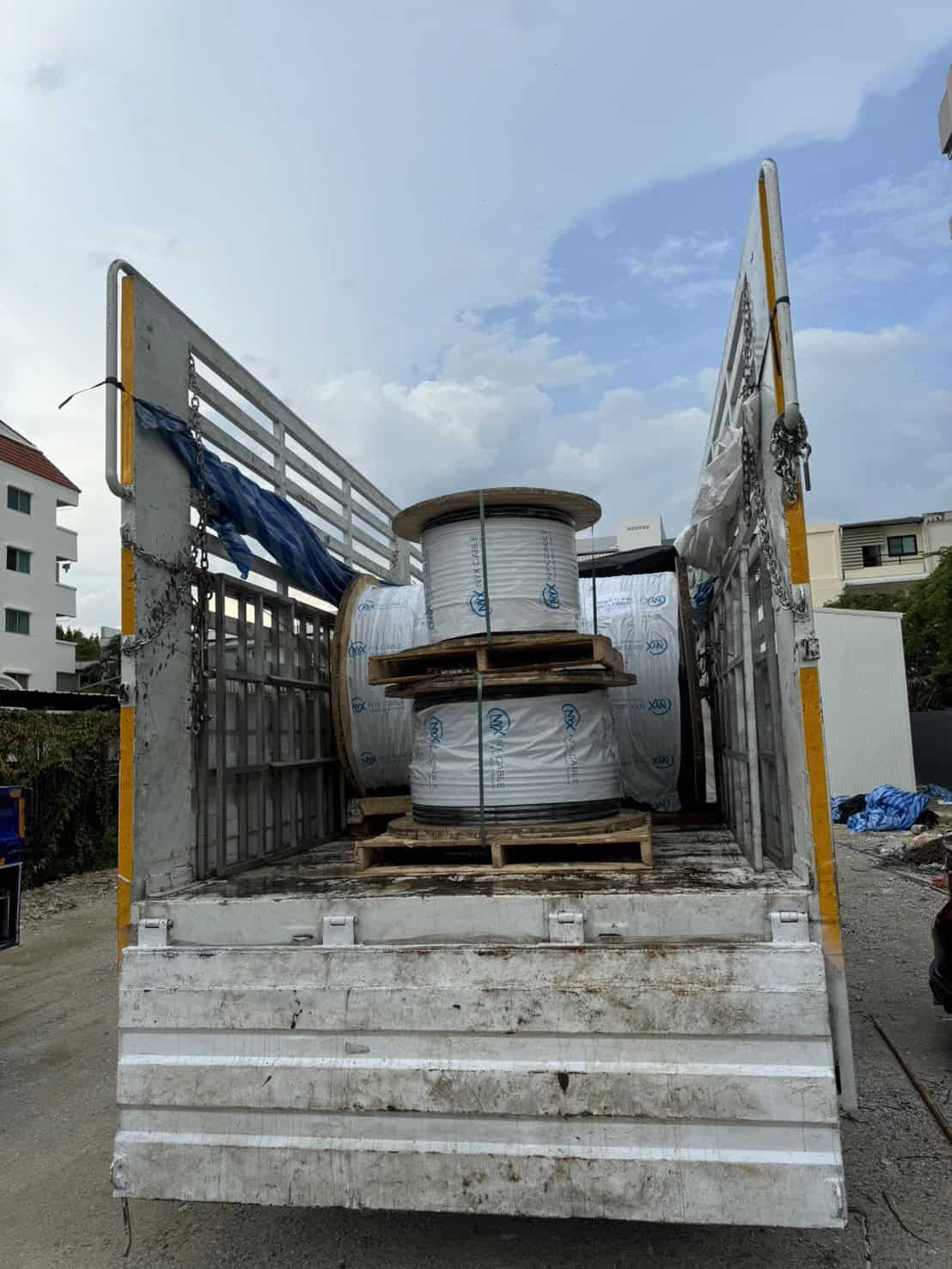

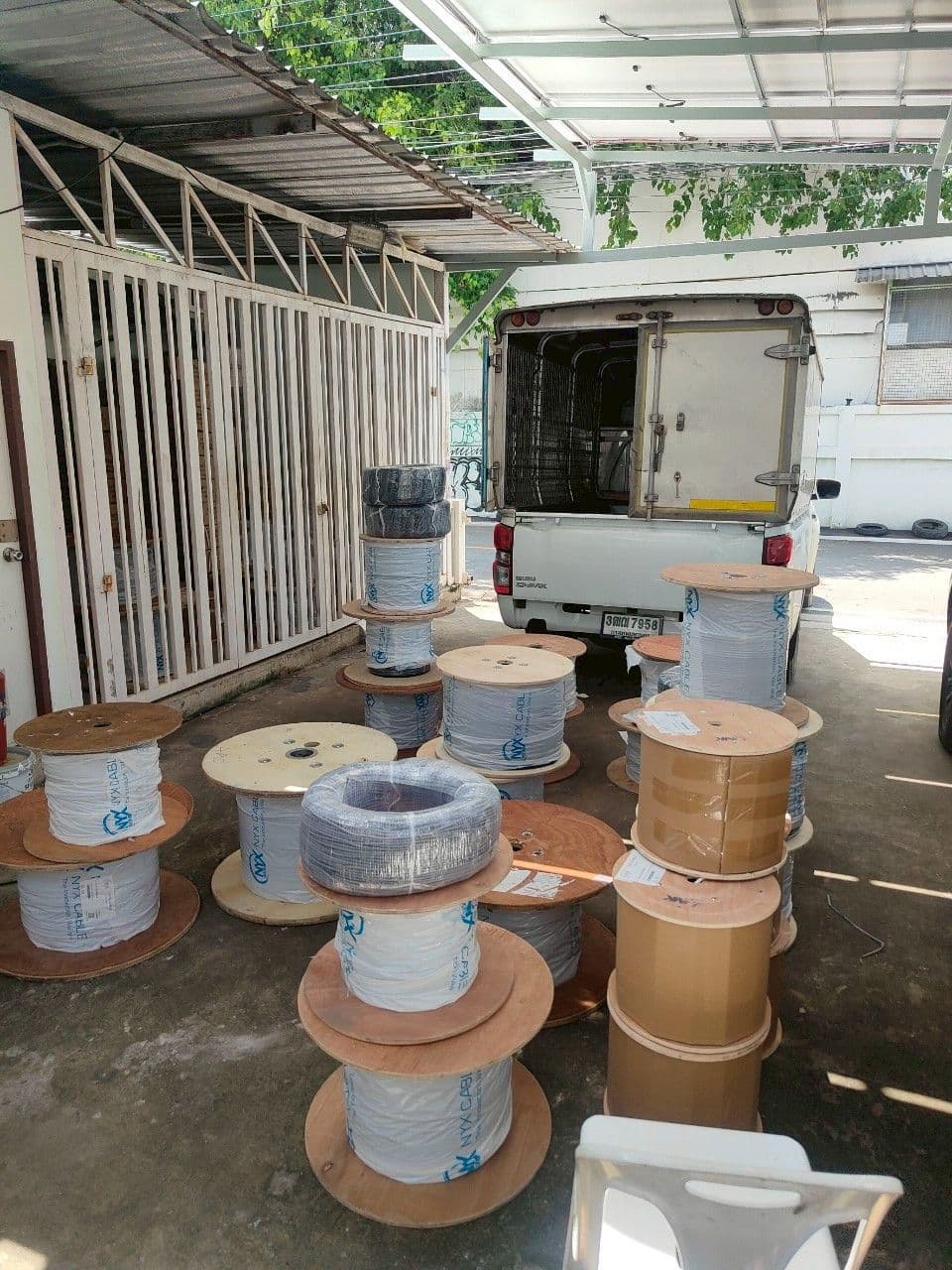

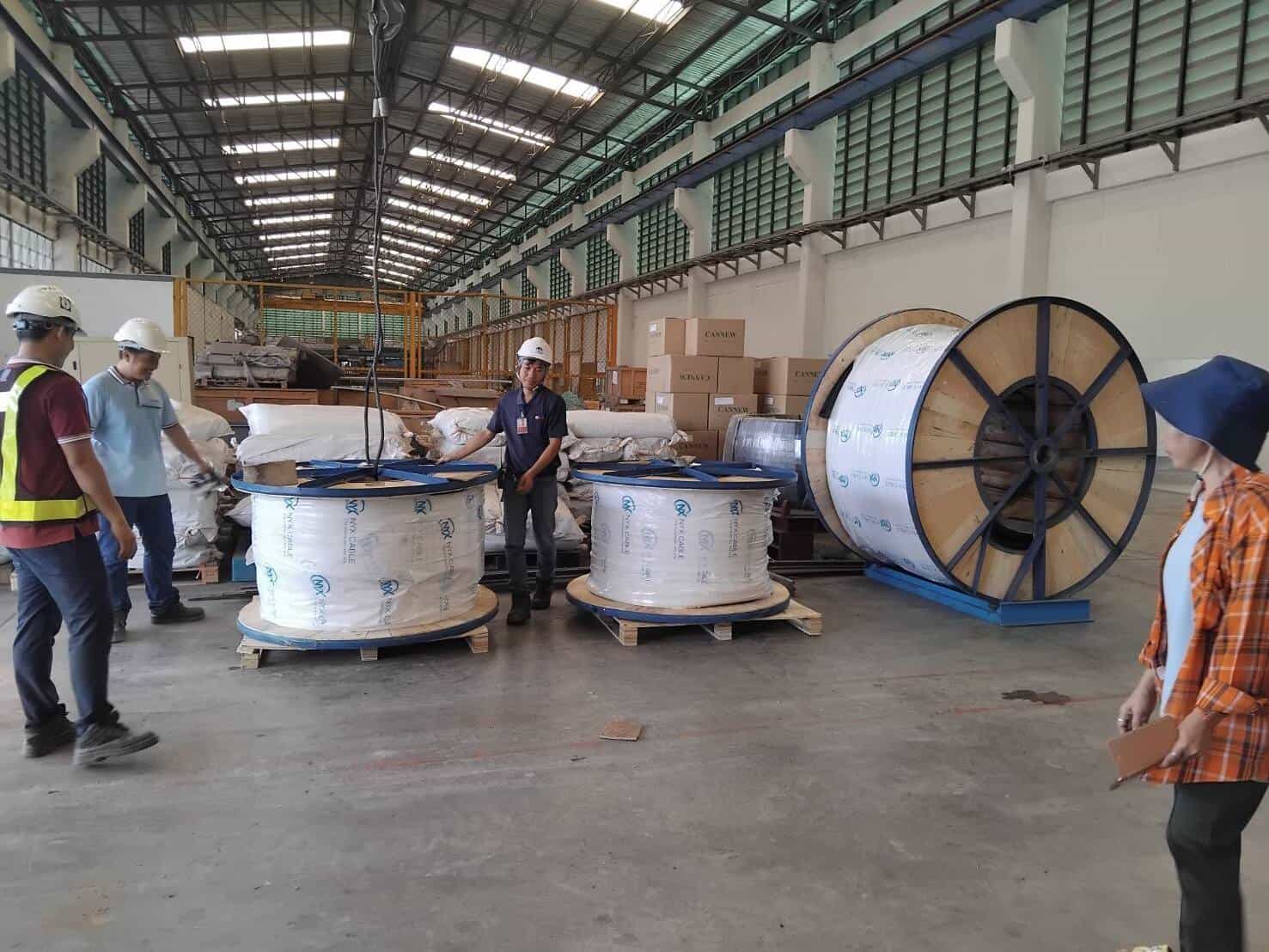

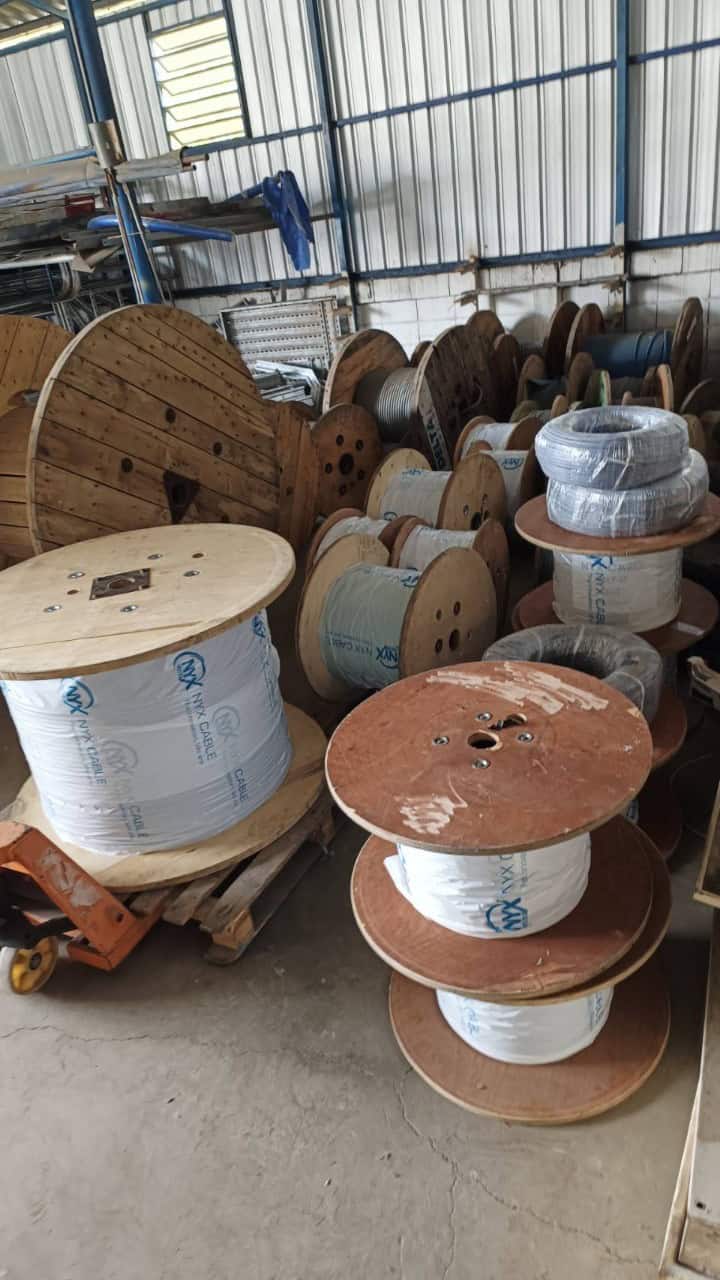

การส่งสินค้า

ดูการส่งสินค้าทั้งหมด

ข่าวสารและบทความล่าสุด

มาตรฐานของสายไฟกันน้ำ “H07RN-F” ในงานใต้น้ำ
Gallery
มาตรฐานของสายไฟกันน้ำ “H07RN-F” ในงานใต้น้ำ

News&Update

มาตรฐานของสายไฟกันน้ำ “H07RN-F” ในงานใต้น้ำ

สายไฟกันน้ำ “H07RN-F” เป็นสายไฟที่ [...]

การใช้งาน “RS485” ในระบบควบคุม
Gallery
การใช้งาน “RS485” ในระบบควบคุม

News&Update

การใช้งาน “RS485” ในระบบควบคุม

Smart Factory กลายเป็นแนวคิดที่ได้ [...]

ฉนวนยางของสาย “H07RN-F” กับ PVC ในสายไฟทั่วไป
Gallery
ฉนวนยางของสาย “H07RN-F” กับ PVC ในสายไฟทั่วไป

News&Update

ฉนวนยางของสาย “H07RN-F” กับ PVC ในสายไฟทั่วไป

ในการเลือกใช้สายไฟหรือ “สายคอนโทรล [...]

อ่านเพิ่มเติม

นำทางด้วย Google Map

สายคอนโทรล คือ

สายไฟที่มีตัวนำเป็นเส้นฝอยขนาดเล็กทำให้มีความอ่อนตัวสูง เหมาะสำหรับเชื่อมต่อเพื่อนำสัญญาณระหว่างอุปกรณ์วัดและคอมพิวเตอร์

ลักษณะของสายคอนโทรลสำหรับโรงงานอุตสาหกรรมนั้นจะมีด้วยกันหลายรูปแบบตามความหลากหลายของสภาพหน้างานในโรงงานอุตสาหกรรม ซึ่ง

สิ่งที่ทำให้สายคอนโทรลแต่ละชนิดมีตวามแตกต่างกันหลักๆนั้น ก็คือ

ตัวนำไฟฟ้า

การเคลือบดีบุกของตัวนำไฟฟ้า
ความละเอียดของเส้นฝอยของตัวนำ
ความถี่ในการพันของเกลียวตัวนำ

ฉนวน

ชนิดของฉนวน
การใช้วัสดุชนิดพิเศษเพื่อให้สายไฟสามารถใช้งานได้เมื่อเกิดเพลิงไหม้
การบิดและการตีเกลียว
ความถี่ในการพันของคอร์ หรือ กลุ่มสายไฟ

Shield และวัสดุพิเศษ

ชีลด์กันสัญญาณรบกวน
การเพิ่มเส้นใยเพื่อให้สายไฟรับแรงดึงได้เพิ่มขึ้น
การใส่เกราะป้องกันแรงกระแทกทางกลจากภายนอก
การใส่สารต่างๆเพื่อป้องกันการกัดแทะที่เกิดจากสัตว์
การใช้ฉนวนชนิดพิเศษเพื่อที่จะให้สายไฟปลอดภายเมื่อเกิดเพลิงไหม้

ฉนวนภายนอก

และยังมีรายละเอียดปลีกย่อยต่างๆอีกมากมาย ดังนั้น สายคอนโทรล จึงมีความหลากหลายมากกว่าสาย Power ที่ขายอยู่ทั่วไปตามท้องตลาดมาก และ นิกซ์ เคเบิ้ล นั้นก็มีสินค้าให้เลือกหลากหลายกว่า 15,000 SKU

Model สายคอนโทรลที่เป็นที่นิยมในประเทศไทย โดยในแต่ละรุ่นนั้นเหมือนกันทุกประการ แตกต่างกันเฉพาะแค่ชื่อ เนื่องจากเป็นคนละแบนด์ Model มีดังต่อไปนี้ YSLY-JZ, JZ-500, OPVC-JZ, Olflex Classic 110 ซึ่งสายไฟทั้ง 4 รุ่นข้าง ต้นนี้ YSLY-JZ เป็นชื่อกลางส่วนอีก 3 ชื่อ ที่เหลือ เป็นชื่อเฉพาะของแต่ละแบนด์ ซึ่งสายคอนโทรล ข้างต้นนั้น เป็นสายไฟที่ฉนวนภายในและฉนวนภายนอกทำจาก PVC เหมาะสำหรับการใช้งานที่หลากหลาย เช่น การติดตั้งทั่วไป การติดตั้งที่ต้องการความอ่อนตัว สามารถทนน้ำมันและสารเคมีหลายๆชนิดได้ดีระดับหนึ่ง และมีขนาดพื้นที่หน้าตัดที่เล็กกว่าสาย VCT อยู่ 50-70%

สายมัลติคอร์ คือ

โดยทั่วไปสายไฟที่นิยมใช้ตามบ้านจะเป็น สายแข็ง ซึ่งแตกต่างจากสายไฟคอนโทรล คือ มีทองแดงที่เป็นเส้นใหญ่ไม่ละเอียด จุดเด่นคือ มีราคาที่ดี แต่ก็มีข้อเสียเช่น เดียวกันคือตัวสายไฟจะมีความแข็งมากทำให้ยากต่อการติดตั้งและเปลืองค่าแรง สายในลักษณะนี้ เช่น THW, NYY และ CV

ในส่วนของสายไฟที่ทาง NYX Cable ขายนั้นจะเป็นสายทองแดงฝอยซึ่งมีความอ่อนตัวสูง เหมาะกับหน้างานที่จำกัด และลดค่าแรงในการติดตั้ง เพราะสายเดินได้สะดวกกว่า แต่ก็จะราคาสูงกว่าสายแข็งทั่วไป

โดยส่วนใหญ่สายไฟคอนโทรลจะเป็นสายมัลติคอร์ โดยความหมายของสายมัลติคอร์ มีดังนี้

มัลติ แปลว่า มาก / หลากหลาย
คอร์ แปลว่า จำนวนเส้นย่อยในสาย

สายมัลติคอร์ คือ สายไฟเส้นใหญ่ที่ประกอบด้วยเส้นย่อยตั้งแต่ 2 เส้นขึ้นไปมารวมกัน และหุ้มด้วยฉนวนภายนอก

เพื่อให้ง่ายต่อการติดตั้งโดยมากแล้วตัวนำจะเป็นเส้นฝอย ซึ่งทำให้มีความอ่อนตัวสูง เหมาะกับการติดตั้งทั่วไป ทั้งงาน Control & Power การเชื่อมต่อเครื่องมือวัด สำสัญญาณระหว่างอุปกรณ์วัดและคอมพิวเตอร์
โดยสายมัลติคอร์มีมากมายหลายรูปแบบ ตามความแตกต่างของหน้างานในโรงงานอุตสาหกรรมโดยเฉพาะ และสายของ NYX Cable ยังมีให้เลือกว่า 15,000 SKU เพื่อตอบโจทย์ได้ในทุกๆความต้องการ
สิ่งที่ทำให้สายมัลติคอร์ แต่ละ Model มีความแตกต่างที่ไม่เหมือนกันก็คือ โครงสร้างสายที่ไม่เหมือนกัน

ประเภทของฉนวนที่ใช้
การขึ้นรูปการบิดและตีเกลียวของสาย
รูปแบบของชีลด์สำหรับป้องกันสัญญาณรบกวน
วัสดุที่ใช้ทำฉนวนภายนอก

Model สายมัลติคอร์ที่เป็นที่นิยมในประเทศไทย โดยในแต่ละรุ่นนั้นเหมือนกันทุกประการ แตกต่างกันเฉพาะแค่ชื่อ เนื่องจากเป็นคนละแบนด์ Model มีดังต่อไปนี้ YSLY-JZ, JZ-500, OPVC-JZ, Olflex Classic 110 ซึ่งสายไฟทั้ง 4 รุ่นข้าง ต้นนี้ YSLY-JZ เป็นชื่อกลางส่วนอีก 3 ชื่อ ที่เหลือ เป็นชื่อเฉพาะของแต่ละแบนด์ ซึ่งสายมัลติคอร์ ข้างต้นนั้น เป็นสายไฟที่ฉนวนภายในและฉนวนภายนอกทำจาก PVC เหมาะสำหรับการใช้งานที่หลากหลาย เช่น การติดตั้งทั่วไป การติดตั้งที่ต้องการความอ่อนตัว สามารถทนน้ำมันและสารเคมีหลายๆชนิดได้ดีระดับหนึ่ง และมีขนาดพื้นที่หน้าตัดที่เล็กกว่าสาย VCT อยู่ 50-70%

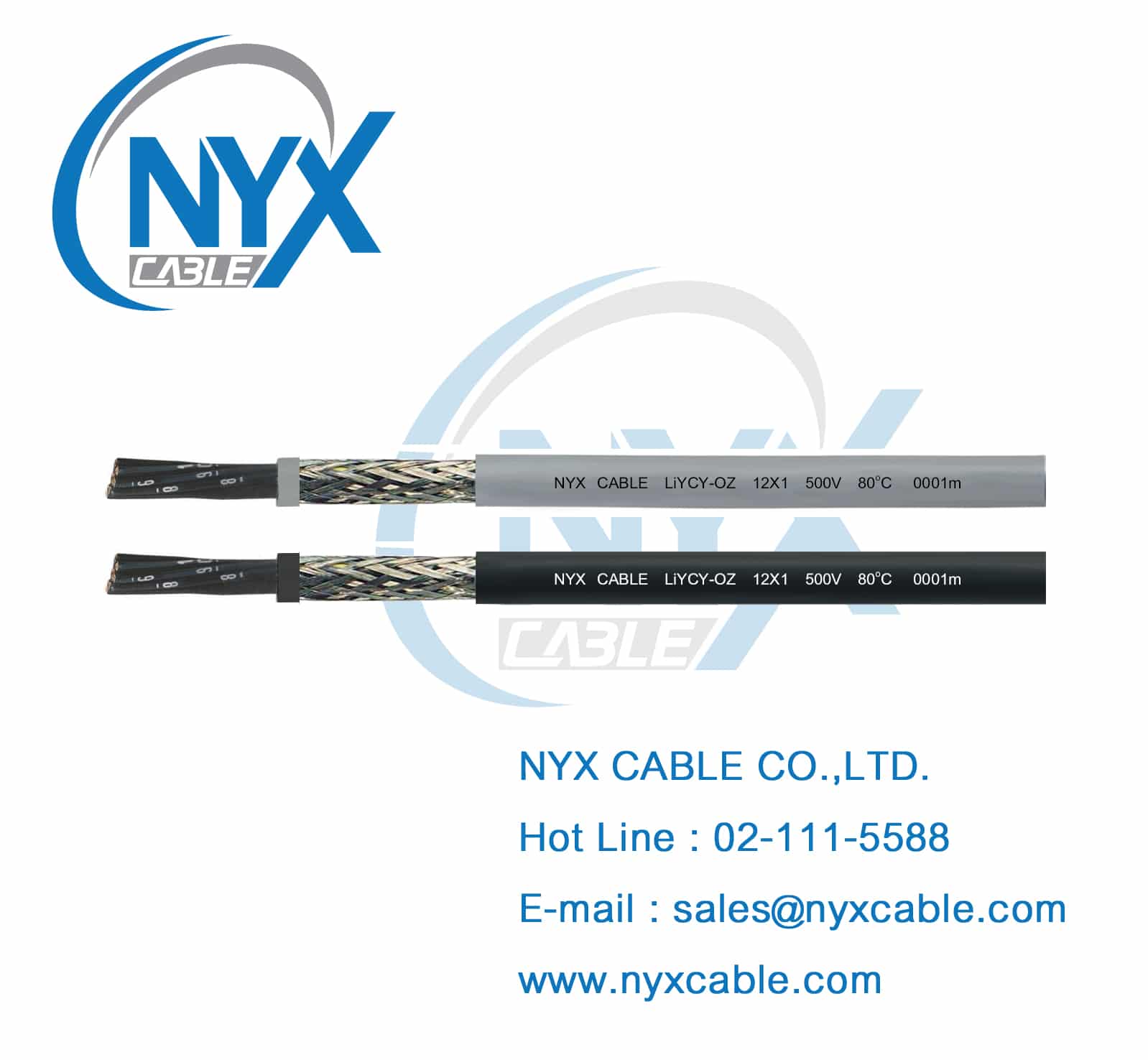

LiYCY อ่านว่าอะไร

หลายๆคนอาจจะอ่านสายสายชีลด์ LiYCY ว่า ลิซซี่ แต่ในการเรียกชื่อสาย LiYCY นั้นไม่มีตัวย่อเพราะแต่ละตัวอักษรของสายนั้นจะบ่งบอกถึงโครงสร้างของสายในแต่ละชั้น จากข้างในมาข้างนอก โดยที่ถูกต้องแล้วนั้นสาย LiYCY อ่านว่า แอล ไอ วาย ซี วาย …ตรงๆตามตัวอักษรได้เลย

โดยความหมายของแต่ละตัวอักษร เป็นดังนี้

Li หมายถึง การตีเกลียวของตัวนำทองแดง
Y หมายถึง ฉนวนภายในทำจาก PVC
C หมายถึง ชีลด์ทำจากทองแดงฝอยถัก
Y หมายถึง ฉนวนภายนอกทำจาก PVC

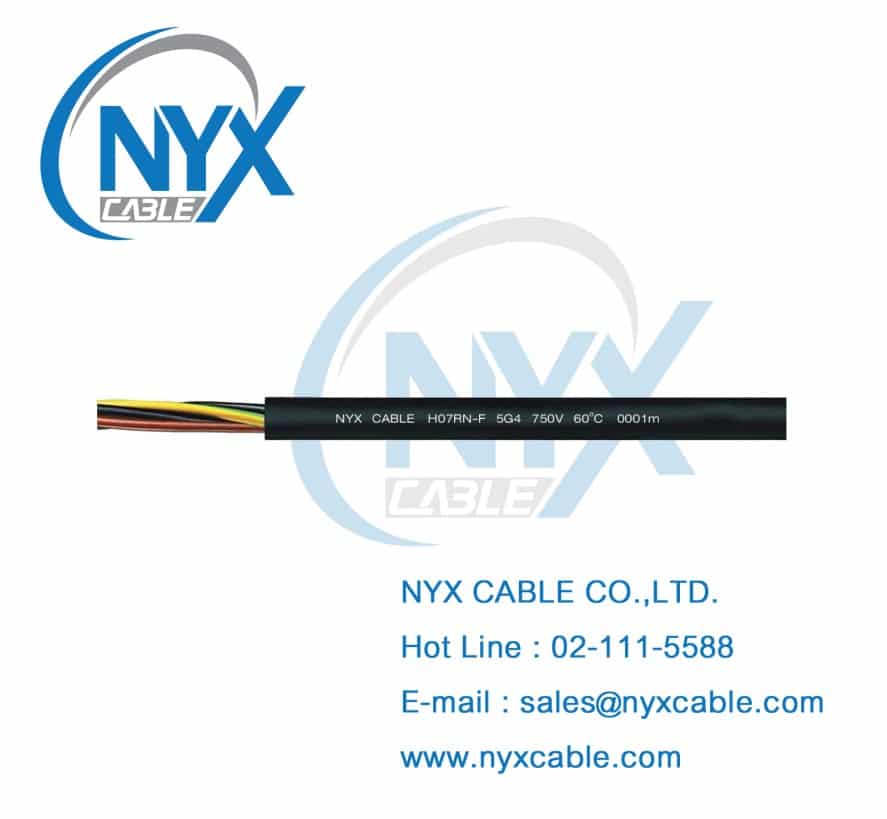

สายไฟฟ้าชนิดใด สามารถเดินใต้น้ำได้

ในการใช้งานโดยทั่วไปสายทุกชนิดสามารถกันน้ำได้ดีระดับนึงอยู่แล้ว เช่น การติดตั้งในพื้นที่ ที่มีน้ำท่วมขังชั่วคราวและมีความลึกของน้ำต่ำกว่า 1 เมตร แต่ในหน้างานที่เป็นลักษณะพิเศษ เช่น ต้องติดตั้งอยู่ในน้ำตลอดเวลาและความลึกของน้ำที่เกินกว่า 1 เมตร สายไฟคอนโทรลที่ใช้ในการติดตั้งควรเป็นสายสำหรับกันน้ำโดยเฉพาะ เช่นเดียวกับอุปกรณ์ไฟฟ้าต่างๆ ก็มีค่า IP สำหรับการกันน้ำกันฝุ่นที่แตกต่างกันไปตามการออกแบบ ตัวสายไฟคอนโทรลก็เช่นเดียวกัน สายไฟแต่ละรุ่นมีความสามารถในการกันน้ำได้แตกต่างกัน ซึ่งแตกต่างกันเพราะใช้ฉนวนภายในและฉนวนภายนอกคนละชนิดกัน เช่น สาย NYY หรือ CV ถึงแม้จะมีฉนวนที่หนาและแข็งแรง แต่ฉนวนทั้งสองรุ่นนี้ทำจาก PVC ซึ่งหากติดตั้งใต้น้ำความลึกกว่า 1 เมตรและเป็นระยะเวลานานแล้ว แรงดันน้ำที่สูงจะดันเข้าไปในฉนวน ในระยะยาวฉนวนจะบวมและจะเกิดความเสียหายและเป็นอันตรายเกิดขึ้นได้

สาย H07RN-F ฉนวนภายในและฉนวนภายนอกทำจากยาง Neoprene ซึ่งมีคุณสมบัติที่ยอดเยี่ยมทั้งในเรื่องของ

H07RN-F ทนต่อแรงกดได้ดีกว่าสายไฟคอนโทรลปรกติที่ทำจาก PVC
H07RN-F ทนต่อแรงขูดขีดได้ดีกว่าสายไฟคอนโทรลปรกติที่ทำจาก PVC
H07RN-F ทนต่อสารเคมีได้ดีกว่าสายไฟคอนโทรลปรกติที่ทำจาก PVC
H07RN-F ทนต่อแรงดันของน้ำได้ดีกว่าสายไฟคอนโทรลปรกติที่ทำจาก PVC

ดังนั้น สาย H07RN-F จึงเป็นสายที่เหมาะสมอย่างยิ่งสำหรับการใช้งานข้างต้น เพื่อความปลอดภัยในระยะยาว และจะไม่เกิดปัญหาการเปลี่ยนสายใหม่เมื่อใช้ไปนานๆ เมื่อใช้สายไฟคอนโทรลฉนวน PVC แล้วเกิดบวมน้ำขึ้นมา

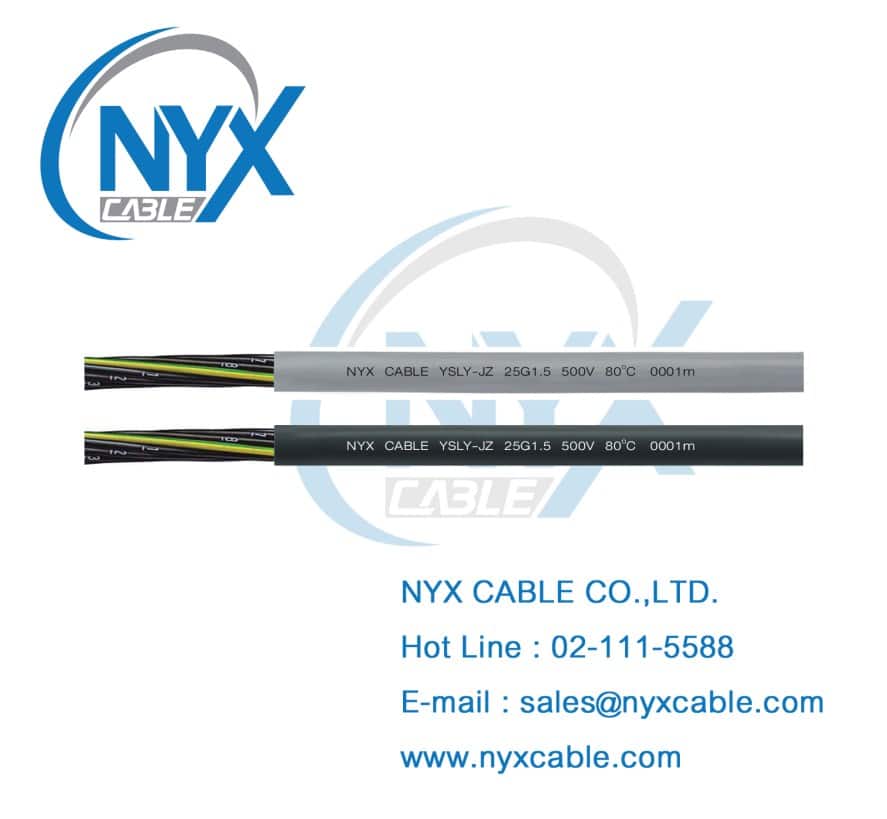

YSLY-JZ รับกระแสได้เท่าไหร่

สาย YSLY-JZ รับกระแสได้เท่าไหร่

ขนาดสาย YSLY-JZ นั้นมีการผลิตตั้งแต่

ขนาด 0.5 – 240 mm2
จำนวนคอร์ตั้งแต่ 2 คอร์จนถึง 100 คอร์
สามารถรับแรงดันได้ถึง 500 Volt (สามารถใช้กับไฟ 3 Phase ที่แรงดัน 380-500 Volt ได้เป็นอย่างดี)
ในส่วนของการรับกระแสไฟนั้น สามารถรับกระแสได้เท่ากับสาย VCT หรือ CVV ที่ขนาดของตัวนำมีขนาดเท่ากัน
- โดยเมื่อดูการรับกระแส ที่พื้นผิว , 30^oC , เดิน 1 เส้น นั้นจะเป็นดังนี้

Model	Cross section mm2	Current rating A
สายคอนโทรล YSLY-JZ	0.5	9
สายคอนโทรล YSLY-JZ	0.75	12
สายคอนโทรล YSLY-JZ	1	15
สายคอนโทรล YSLY-JZ	1.5	18
สายคอนโทรล YSLY-JZ	2.5	26
สายคอนโทรล YSLY-JZ	4	34
สายคอนโทรล YSLY-JZ	6	44
สายคอนโทรล YSLY-JZ	10	61
สายคอนโทรล YSLY-JZ	16	82
สายคอนโทรล YSLY-JZ	25	108
สายคอนโทรล YSLY-JZ	35	135
สายคอนโทรล YSLY-JZ	50	168
สายคอนโทรล YSLY-JZ	70	207
สายคอนโทรล YSLY-JZ	95	250
สายคอนโทรล YSLY-JZ	120	292
สายคอนโทรล YSLY-JZ	150	335
สายคอนโทรล YSLY-JZ	185	382
สายคอนโทรล YSLY-JZ	240	453
สายคอนโทรล YSLY-JZ	300	523

สแควร์มิล คือ อะไร

สแควร์มิล หรือ ตารางมิลลิเมตร คือ

ขนาดของพื้นที่ ซึ่งมีลักษณะเป็น 2 มิติ (กว้าง x ยาว) เหมือนกับ ตารางเมตร หรือ ตารางวา โดยพื้นที่ 1 สแควร์มิล คือ พื้นที่เป็นรูปสี่เหลี่ยมจัตุรัสขนาดกว้างและยาว 1 มิลลิเมตร เราสามารถแปลงหน่วยระหว่าง สแควร์มิล, AWG, ตร.ม., ตร.วา, ตร.กม. ซึ่งพื้นที่แต่ละแบบสามารถคูณด้วยค่าค่าหนึ่ง เช่น
1 ตารางวา = 4 ตารางเมตร
1 ตารางเมตร = 1,000,000 สแควร์มิล

และสามารถเขียนได้หลายรูปแบบ ดังตารางที่แนบมาด้วยนี้

	ภาษาไทย	English
ชื่อเต็ม	ตารางมิลลิเมตร	Square Millimetre
ตัวย่อ 1	ตร.มม.	Sq.mm.
ตัวย่อ 2	มม.2	mm2
ตัวย่อ 3	มม. x มม.	mm x mm

ตัวที่ Hightlight คือ ที่เจอบ่อยๆ

ทำไมถึงต้องใช้ สแควร์มิล ในการบอกขนาดของพื้นที่หน้าตัดสายไฟ

การบอกพื้นที่ในชีวิตประจำวันที่เราคุ้นชินกันจะเป็น ตารางเมตร แต่เนื่องสายขนาดของสายไฟมีขนาดเล็กมากๆ การใช้ตารางเมตรจะยากต่อการสื่อสารและอาจจะก่อให้เกิดความผิดพลาดได้ง่าย เช่น สายไฟขนาด 1 Sq.mm. จะเท่ากันพื้นที่ 0.000001 ตารางเมตร

ถ้าเปรียบเทียบให้เห็นภาพ จะได้ว่า หาก 1 Sq.mm. เป็นจังหวัดภูเก็ต พื้นที่ขนาด 1 ตารางเมตรจะมีขนาดเท่ากับพื้นที่ผิวทั้งโลกทั้งหมดของโลกเลยทีเดียว

AWG คือ อะไร

AWG ย่อมาจาก American wire gauge

เป็นหน่วยวัดขนาดพื้นที่หน้าตัดของตัวนำไฟฟ้าที่นิยมใช้ในอเมริกา และถูกใช้กันอย่างแพร่หลายทั่วโลก ซึ่งสามารถแปลงหน่วยเป็นหน่วยวัดพื้นที่หน้าตัดรูปแบบอื่น เช่น Sq-mm (ตาราง-มิลลิเมตร) ดังตารางที่แนบมาด้วยนี้

ข้อสังเกต

1. ยิ่ง AWG มากขึ้นขนาดของพื้นที่หน้าตัดยิ่งเล็กลง

2. ทุกๆ 2 AWG ที่ลดลง ขนาดของตัวนำจะใหญ่ขึ้น 1.59 เท่า เช่น 14 AWG จะเป็น 1.59 เท่าของ 16 AWG

AWG	Sq.mm
14 AWG	2.081 mm2
16 AWG	1.309 mm2
18 AWG	0.822 mm2
20 AWG	0.517 mm2
22 AWG	0.325 mm2
24 AWG	0.204 mm2
26 AWG	0.128 mm2

การเคลือบทองแดงด้วยดีบุก มีประโยชน์อย่างไร

จุดประสงค์เพื่อป้องการการเกิด Oxidation ในทองแดง (สนิมทองแดง) ซึ่งมีลักษณะเป็นสีเขียว จะทำให้ความสามารถในการนำไฟฟ้าลดลงเป็นอย่างมากเมื่อใช้ไปนานๆ ดังนั้นในลักษณะงานที่มีความพิเศษ เช่น จุดที่มีการเชื่อมต่อซึ่งไม่มีฉนวนหุ้มและสัมผัสกับอากาศ / ในที่ที่มีความชื้นสูง การเดินในน้ำ ร้อยท่อฝังดิน หัวขุดอุโมงค์ / ในที่ที่มีความร้อนสูงกว่า 80c ซึ่งความร้อนจะช่วยให้เกิดสนิมเร็วขึ้น / ในพื้นที่ที่มีสารเคมี และ มีการกัดกร่อนสูง จึงจำเป็นอย่างยิ่งที่ทองแดงต้องเคลือบด้วยดีบุก

จะรู้ได้อย่างไรว่าสายไฟรุ่นไหน อ่อนตัวมากกว่ากัน ?

เมื่อเปรียบเทียบสายที่ต่าง Model หรือ Brand กัน

– ต้องดูจากค่ารัศมีความโค้งงอ (Bending Radius) เป็นจำนวนเท่าของเส้นผ่านศูนย์กลาง (Outer diameter : O.D.)

– ยิ่งมีค่าน้อย สายไฟก็สามารถโค้งงอได้มาก ซึ่งจะมีความอ่อนตัวมากกว่า

เช่น สายรุ่น Superflex ขนาด 12G0.75 / OD 12.0mm / Static Bending Radius “R” 3 เท่า ดังนั้น รัศมีโค้งงอที่เล็กที่สุดที่สามารถติดตั้งได้เมื่อติดตั้งอยู่กับที่ อยู่ที่ 12 x 3 = 36 mm

จะทนใช้สาย VCT CVV อยู่ทำไม !!!

มาทดลองใช้ YSLY-JZ กันเถอะ คุ้มค่าตั้งแต่แรกซื้อ
จุดเด่นที่เหนือกว่า VCT และ CVV คือ
พื้นที่หน้าตัดที่เล็กกว่า 40-55% ชึ่งช่วยประหยัดขนาดของท่อ
2. เล็กกว่าทำให้ร้อยท่อง่ายกว่า ประหยัดแค่แรงเพิ่มขึ้น

คุณสมบัติทางไฟฟ้า
1. รับกระแสไฟฟ้าได้เท่ากับสาย CVV และ VCT
2. สามารถใช้กับสายไฟ 3 Phase ได้ (ทนแรงดัน 500 V)

เปรียบเทียบ YSLY-JZ และ VCT ที่มีขนาด 2×1.5 mm2 เท่ากัน

การเปรียบเทียบ Shield ของ CVV-S และ LiYCY

– Shield แบบ Tinned Copper Braid
– Shield แบบ Copper Tape

โดยรวมแล้ว Tinned copper braid มีความอ่อนตัวมากกว่า Copper tape เป็นอย่างมาก อีกทั้งยังไม่ต้องมีตัวกันสายบาดจากความคมที่เกิดจาก Copper tape จึงทำให้สายไฟมีขนาดพื้นที่หน้าตัดที่เล็กกว่ามาก

โดยสรุป … จะช่วยประหยัดค่าแรงในการติดตั้งจากสายที่อ่อนกว่ามากๆ ใช้ท่อที่มีขนาดเล็กลง 35-70% ….ในราคาที่เท่าๆกัน

	NYX Model	Local Brand
Model	LiYCY-OZ	CVV-S	Note
Conductor @1.5mm2	Bare Copper Class 5 (30/0.25)	Bare Copper Class 5 (30/0.25)
Power Rating @1.5mm2	18 Amp	18 Amp
Insulation	PVC 80C	PVC 70C	รับอุณหภูมิได้สูงกว่าเล็กน้อย
Voltage (Use 380V)	500 V	600 V	รับแรงดันได้ต่ำกว่าเล็กน้อย
Core Marking	Number core with white number	Number core with white number
Shield	Tinned copper braid shield	Bare copper tape	ชีลด์ทองแดงเคลือบดีบุกถักต้นทุนสูงกว่า และมีความอ่อนตัวมากกว่ามากๆ
Jacket	PVC 80C	PVC 70C	รับอุณหภูมิได้สูงกว่าเล็กน้อย
Color of Jacket	Gray Color	Black Color
Core	2-100 Cores	2-48 Cores	มีจำนวนคอร์ที่มากกว่า
mm2	0.5-240 mm2	0.5-6 mm2	มีขนาดการผลิตที่มากกว่า
คะแนนความอ่อนตัว	10	4	อ่อนตัวกว่ามากๆ
ขนาดพื้นที่หน้าตัด	100%	140-171%	เล็กกว่ามากประหยัดขนาดท่อได้กว่า 50%

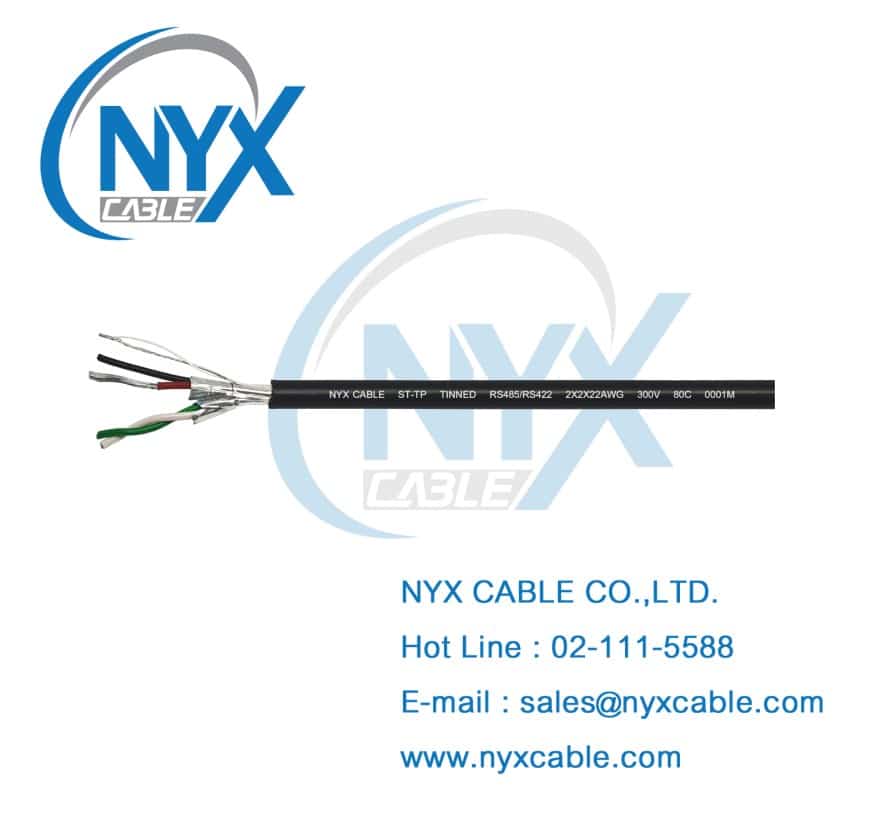

สายที่ถูกออกแบบมาสำหรับการติดตั้ง สัญญาณ RS485/RS422 โดยเฉพาะ

ตัวนำทองแดงฝอยเคลือบดีบุก ทำให้ สามารถทนทานต่อความชื้น เหมาะกับพื้นที่ที่มีความชื้นสูง เช่น ร้อยท่อฝังดิน การเดินกลางแจ้ง ในงาน Solar Farm และอีกทั้งยังเป็นเส้นฝอยทำให้มีความอ่อนตัวสูง
Core Twist in Pair ทำให้สัญญาณของแต่ละเส้นไม่รบกวนกัน
Aluminum Foil Shielded นั้นเหมาะกับสัญญาณ RS485, RS422 ซึ่งเป็นสัญญาณ Digital มากกว่า Tinned Copper Braid Shield

ตารางเปรียบเทียบสเป๊กระหว่าง ST-TP Tinned และ สายชีลด์ทั่วไป , ในการเดินสัญญาณ RS485

Model	ST-TP Tinned	สายชีลด์ทั่วไป	Note
Conductor	ทองแดงเคลือบดีบุก	ทองแดงเปลือย	ที่ๆมีความชื้นสูง เช่น ติดตั้งร้อยท่อฝังใต้ดิน หรือติดตั้ง Outdoor งาน Solar Farm ตัวนำจะไม่เกิดสนิมทองแดงจากดีบุกที่เคลือบไว้
Lay up	ทวิตแพร์แยกคู่	ตีเกลียวรวมทุกเส้น	การบิดเกลียวทำให้ลดสัญญาณรบกวนระหว่าง Conductor (Crosstalk) เป็นอย่างมากแต่จะใช้ความยาวสายไฟเพิ่มขึ้นมาก
Insulation	PE	PVC	PE นำสัญญาณได้ดีกว่า PVC
Insulation temperature	80 C	80C
Shield	100% tape foild with drain wire	Tinned Copper Braiding	Foil Shield เหมาะกับสัญญาณความถี่สูง เช่น Digital Signal Braiding Shield เหมาะกับสัญญาณความถี่ต่ำ เช่น Analog Signal
Voltage	300 V	500 V	ทนแรงดันได้ต่ำกว่า เพราะถูกออกแบบมาสำหรับเป็น สายสัญญาณโดยเฉพาะ เช่น RS485 , RS232
Jacket	PVC	PVC
Jacket Color	BLACK	GRAY	ฉนวนสีดำสามารถเดินกลางแจ้งโดยไม่ต้องร้อยท่อ

Note : สาย ST-TP ถูกออกแบบมาสำหรับการเดินสัญญาณโดยเฉพาะ เช่น RS485 , RS232 , Modbus สามารถทนต่อความชื้นและแสงแดดได้เป็นอย่างดี เช่น การเดินการแจ้ง ในงาน Solar Farm, การร้อยท่อฟังดิน สามารถเดินได้ไกลสูงสุด 1,200m ด้วยตัวนำ 16 AWG

การเลือกขนาดสาย RS 485

จะเผื่อขนาดสายเพื่อลดกำไรของคุณไปทำไม

เมื่อสาย ST-TP ถูกออกแบบมาสำหรับสัญญาณ RS485 / RS422 โดยเฉพาะ และ

สามารถเลือกขนาดของตัวนำที่เหมาะสม ได้จากความยาวสูงสุดที่เดินหน้างาน โดยสามารถดูได้จากตารางนี้

โดยไม่ต้องเผื่อขนาดสายเกินความจำเป็น

Size	mm2	ระยะเดินสาย ยาวที่สุด
24AWG	0.21	< 150 m
22AWG	0.32	< 300 m
20AWG	0.52	< 500 m
18AWG	0.82	< 800 m
16AWG	1.31	1000-1200m
14AWG	2.08	1000-1200m
12AWG	3.31	1000-1200m

Note: สัญญาณ RS485 ถูกออกแบบเพื่อเชื่อมต่อได้ไกลสุด 1200 เมตร

NYX CABLEExperts in Control Cables for Industrial Excellence

สายไฟฟ้าสำหรับโรงงานอุตสาหกรรม ใช้เทคโนโลยีการผลิตขั้นสูงจากยุโรปทุกขั้นตอน มั่นใจในคุณภาพ

ลูกค้าบริษัทชั้นนำของเรา

บริการของเรา

ให้คำแนะนำ

จากผู้เชี่ยวชาญด้าน

สายไฟฟ้าคอนโทรลโดยเฉพาะ

แก้ไขปัญหา

แก้ไขปัญหาตรงจุด

กับปรึกษามืออาชีพ

จัดส่งสินค้า

ถึงที่หมายอย่างเป็นระบบ

และตรงต่อเวลา

สินค้าของเรา NYX CABLE

หลากหลายมากกว่า 15,000 SKU ตอบโจทย์ทุกความต้องการ

สายคอนโทรล

YSLY-JZ : สายคอนโทรล

LiYCY : สายคอนโทรลมีชีลด์

ST-TP : สายชีลด์ สำหรับ RS485/RS422 โดยเฉพาะ

H07RN-F : สายไฟกันน้ำ สายไฟใต้น้ำ

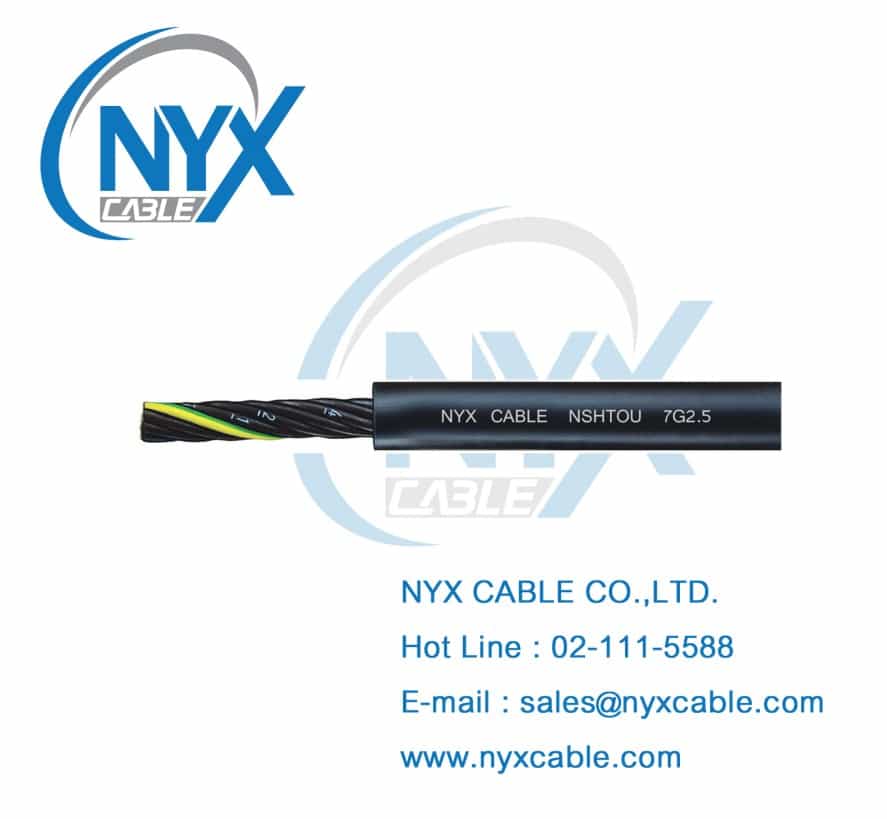

NSHTÖU : สายไฟทนแรงดึงงาน Cable Reel

Welding Cable : ทองแดงเต็ม 100%

NSSHÖU : สายไฟสำหรับงานเหมือง

NTSCGEWÖEU : สายไฟ Mining Cable

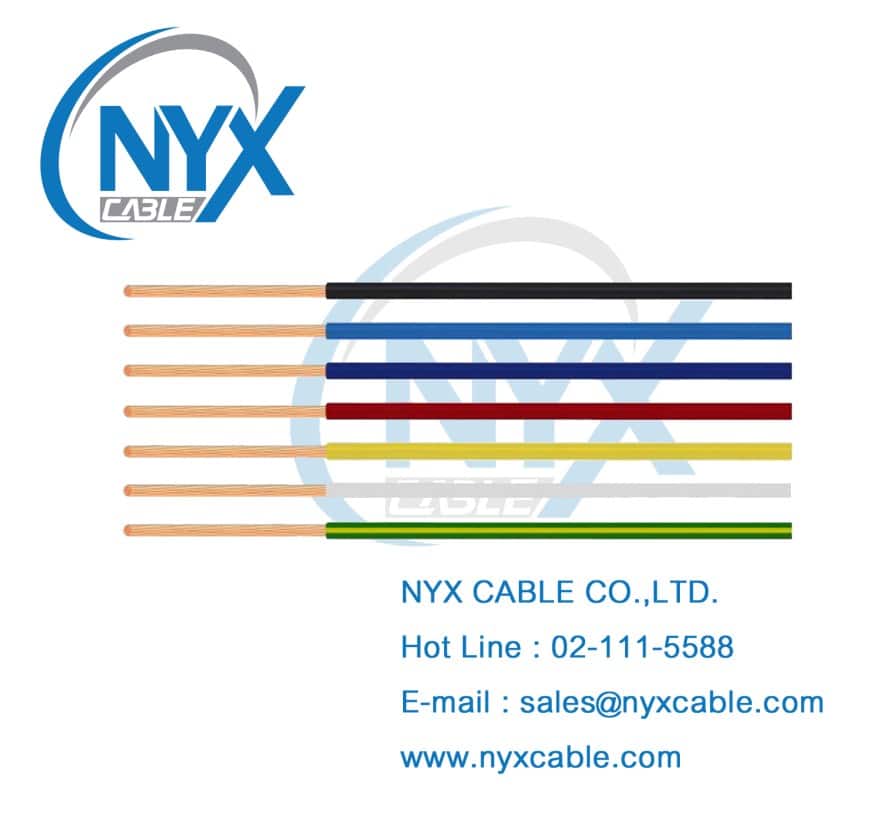

H07V-K : สายเดี่ยวสำหรับ Wiring ขนาด 0.5 – 240 mm2

ทำไมต้องเลือก NYX CABLE

มั่นใจคุณภาพ

บริการรวดเร็วทันใจ

ราคาดี

ยืนยันจากผู้ใช้จริง

ประสบการณ์กว่า

20 ปี

ด้านสายไฟโรงงานโดยเฉพาะ

คู่ค้ากว่า

5,000

บริษัทชั้นนำเลือกใช้สินค้าจากเรา

สายไฟกว่า

15,000 SKU

เลือกใช้ตามความเหมาะสม

การส่งสินค้า

ข่าวสารและบทความล่าสุด

สายคอนโทรล คือ

ตัวนำไฟฟ้า

ฉนวน

Shield และวัสดุพิเศษ

ฉนวนภายนอก

สายมัลติคอร์ คือ

สายมัลติคอร์ คือ สายไฟเส้นใหญ่ที่ประกอบด้วยเส้นย่อยตั้งแต่ 2 เส้นขึ้นไปมารวมกัน และหุ้มด้วยฉนวนภายนอก

ประเภทของฉนวนที่ใช้

การขึ้นรูปการบิดและตีเกลียวของสาย

รูปแบบของชีลด์สำหรับป้องกันสัญญาณรบกวน

วัสดุที่ใช้ทำฉนวนภายนอก

LiYCY อ่านว่าอะไร

โดยความหมายของแต่ละตัวอักษร เป็นดังนี้

สายไฟฟ้าชนิดใด สามารถเดินใต้น้ำได้

สาย H07RN-F ฉนวนภายในและฉนวนภายนอกทำจากยาง Neoprene ซึ่งมีคุณสมบัติที่ยอดเยี่ยมทั้งในเรื่องของ

H07RN-F ทนต่อแรงกดได้ดีกว่าสายไฟคอนโทรลปรกติที่ทำจาก PVC

H07RN-F ทนต่อแรงขูดขีดได้ดีกว่าสายไฟคอนโทรลปรกติที่ทำจาก PVC

H07RN-F ทนต่อสารเคมีได้ดีกว่าสายไฟคอนโทรลปรกติที่ทำจาก PVC

H07RN-F ทนต่อแรงดันของน้ำได้ดีกว่าสายไฟคอนโทรลปรกติที่ทำจาก PVC

สาย YSLY-JZ รับกระแสได้เท่าไหร่

ขนาดสาย YSLY-JZ นั้นมีการผลิตตั้งแต่

โดยเมื่อดูการรับกระแส ที่พื้นผิว , 30oC , เดิน 1 เส้น นั้นจะเป็นดังนี้

สแควร์มิล คือ อะไร

สแควร์มิล หรือ ตารางมิลลิเมตร คือ

ทำไมถึงต้องใช้ สแควร์มิล ในการบอกขนาดของพื้นที่หน้าตัดสายไฟ

AWG ย่อมาจาก American wire gauge

การเคลือบทองแดงด้วยดีบุก มีประโยชน์อย่างไร

จะรู้ได้อย่างไรว่าสายไฟรุ่นไหน อ่อนตัวมากกว่ากัน ?

จะทนใช้สาย VCT CVV อยู่ทำไม !!!

การเปรียบเทียบ Shield ของ CVV-S และ LiYCY

สายที่ถูกออกแบบมาสำหรับการติดตั้ง สัญญาณ RS485/RS422 โดยเฉพาะ

ตารางเปรียบเทียบสเป๊กระหว่าง ST-TP Tinned และ สายชีลด์ทั่วไป , ในการเดินสัญญาณ RS485

การเลือกขนาดสาย RS 485

หมวดหมู่สินค้า

NYX CABLE
Experts in Control Cables for Industrial Excellence

สายไฟฟ้าสำหรับโรงงานอุตสาหกรรม
ใช้เทคโนโลยีการผลิตขั้นสูงจากยุโรปทุกขั้นตอน มั่นใจในคุณภาพ

โดยเมื่อดูการรับกระแส ที่พื้นผิว , 30^oC , เดิน 1 เส้น นั้นจะเป็นดังนี้
