YSLY-JZ สายคอนโทรลคุณภาพสูงสำหรับโรงงานอุตสาหกรรม
สายไฟคอนโทรล ถือเป็นหัวใจสำคัญของงานระบบไฟฟ้าในโรงงานอุตสาหกรรมและระบบอัตโนมัติ (Automation System) เพราะเป็นสายที่ใช้ควบคุมการทำงานของเครื่องจักร การส่งสัญญาณ และการเชื่อมต่ออุปกรณ์ไฟฟ้าหลายชนิดเข้าด้วยกันอย่างมีประสิทธิภาพ รวมถึงต้องมีความทนทาน ความแม่นยำในการส่งสัญญาณ และความปลอดภัย ซึ่งเป็นคุณสมบัติหลักที่ไม่อาจมองข้ามได้
สายคอนโทรล (Control Cable) คืออะไร ?
สายคอนโทรล (Control Cable) คือ สายไฟฟ้าประเภทหนึ่งที่ออกแบบมาโดยเฉพาะสำหรับการส่งสัญญาณควบคุม การวัดค่า และการเชื่อมต่อระหว่างแผงควบคุม (Control Panel) หรือตู้ควบคุม กับอุปกรณ์ภาคสนาม เช่น เซนเซอร์, สวิตช์, วาล์ว, มอเตอร์ หรือเครื่องจักรต่าง ๆ โดยทั่วไปแล้วสายคอนโทรลจะมีลักษณะเป็นสายหลายแกน (Multi-Core) ที่มีความยืดหยุ่นสูง เพื่อให้ง่ายต่อการติดตั้งและเดินสายในพื้นที่จำกัดของตู้ควบคุมหรือตามรางเดินสายไฟ
เมื่อเปรียบเทียบกับสายไฟฟ้าที่ใช้ในระบบไฟฟ้าทั่วไป สายคอนโทรลมักจะออกแบบให้มีฉนวนที่บางกว่า เนื่องจากเกรดของ PVC ที่ใช้มีคุณภาพสูงกว่า ทำให้ทนทานต่อสภาพแวดล้อมทางอุตสาหกรรมได้ดี มีความอ่อนตัว และรองรับแรงดันไฟฟ้าได้ถึง 1,000V อย่างมีประสิทธิภาพ
ประเภทของสายคอนโทรลที่ NYX Cable จำหน่าย
- สายมัลติคอร์ (Multicore Cable)
- สายไฟอ่อนสำหรับเดินงาน Control และ Power
- สายคู่บิดเกลียว ไม่มีชีลด์
- สาย Wiring ตู้คอนโทรล
สายคอนโทรลเหมาะสำหรับการใช้งานหรืออุตสาหกรรมประเภทใด ?
ด้วยคุณสมบัติเด่นด้านความยืดหยุ่นและความทนทาน สายไฟฟ้าคอนโทรลจึงเป็นที่ต้องการอย่างยิ่งในหลากหลายอุตสาหกรรมที่ต้องพึ่งพาระบบการวัดและควบคุมอุปกรณ์ต่าง ๆ ระบบอัตโนมัติภายในโรงงาน เช่น
- อุตสาหกรรมการผลิตและโรงงานอัตโนมัติ : โดยจะใช้สาย Wiring สำหรับตู้คอนโทรล เพื่อเชื่อมต่อ PLC, รีเลย์ และอุปกรณ์ควบคุมต่าง ๆ ให้เข้ากับเครื่องจักรและสายพานการผลิต
- ระบบอาคารอัจฉริยะ (Smart Building) : สำหรับการควบคุมระบบ HVAC (เครื่องปรับอากาศ), ระบบไฟส่องสว่าง และระบบรักษาความปลอดภัย
- เครื่องจักรและอุปกรณ์เคลื่อนที่ : เนื่องจากสายคอนโทรลมีความยืดหยุ่นสูง จึงเหมาะสำหรับส่วนที่ต้องมีการเคลื่อนไหว เช่น รางกระดูกงู เครน Cable Reel แขนกล หุ่นยนต์ และเครื่องมือกล
- ระบบขนส่งและโลจิสติกส์ : นิยมใช้สายไฟตู้คอนโทรลในระบบลำเลียง (Conveyor System) และระบบคลังสินค้าอัตโนมัติ
แนะนำสายคอนโทรล YSLY-JZ
สายไฟฟ้าคอนโทรลตระกูล YSLY เป็นตัวเลือกยอดนิยมที่หลายประเทศในยุโรปเลือกใช้ ด้วยโครงสร้างที่ออกแบบมาให้มีความยืดหยุ่น สามารถนำไฟฟ้าได้ดี ใช้ฉนวน PVC ตามมาตรฐาน จึงทำให้มีความน่าเชื่อถือสูง
โครงสร้างของสาย YSLY-JZ
ใช้ตัวนำทองแดงเปลือยเส้นฝอยละเอียด (Class 5) ทำให้มีความอ่อนตัวสูงเทียบเท่าสาย VCT เมื่อมีขนาดหน้าตัดเท่ากัน
ทำจาก PVC มีสีดำ โดยแต่ละแกนจะพิมพ์กำกับด้วยตัวเลข เพื่อความง่ายและแม่นยำในการระบุสายขณะติดตั้ง
ทำจาก PVC มีสีเทาหรือสีดำ พิมพ์กำกับด้วยสีดำหรือสีขาว บอกขนาดของสายไฟเป็น mm² และจำนวน Core ของสายไฟ
สรุปความแตกต่างของสายไฟฟ้าคอนโทรลรุ่น YSLY-JZ และ YSLY-OZ
รุ่นหลักที่ใช้กันทั่วไปในตลาดคือ YSLY-JZ และ YSLY-OZ ซึ่งความแตกต่างของรหัส JZ และ OZ นั้น เป็นการบ่งชี้ถึงรูปแบบการเดินสายดิน (Grounding) ตามมาตรฐานการติดตั้งในยุโรป ดังนี้
| รุ่น | สายดิน | ตัวอย่าง | รูปแบบสาย |
|---|---|---|---|
| YSLY-JZ | มี (สีเขียวคาดเหลือง) | YSLY-JZ 3G1 = 3 แกน, G = มีกราวนด์, 1 = 1.0 mm² | พิมพ์กำกับด้วยเลข 1, 2 และสีเขียวคาดเหลือง |
| YSLY-OZ | ไม่มี | YSLY-OZ 3X1 = 3 แกน, X = ไม่มีกราวนด์, 1 = 1.0 mm² | มาร์คด้วยเลข 1, 2, 3 (ทุกแกนเป็นสีดำ) |
การจำแนกด้วยรหัส JZ และ OZ ช่วยให้ผู้ใช้งานสามารถเลือกสาย Control Cable ที่มีโครงสร้างตรงตามข้อกำหนดของระบบควบคุมไฟฟ้าและข้อบังคับด้านความปลอดภัยได้อย่างถูกต้องแม่นยำ

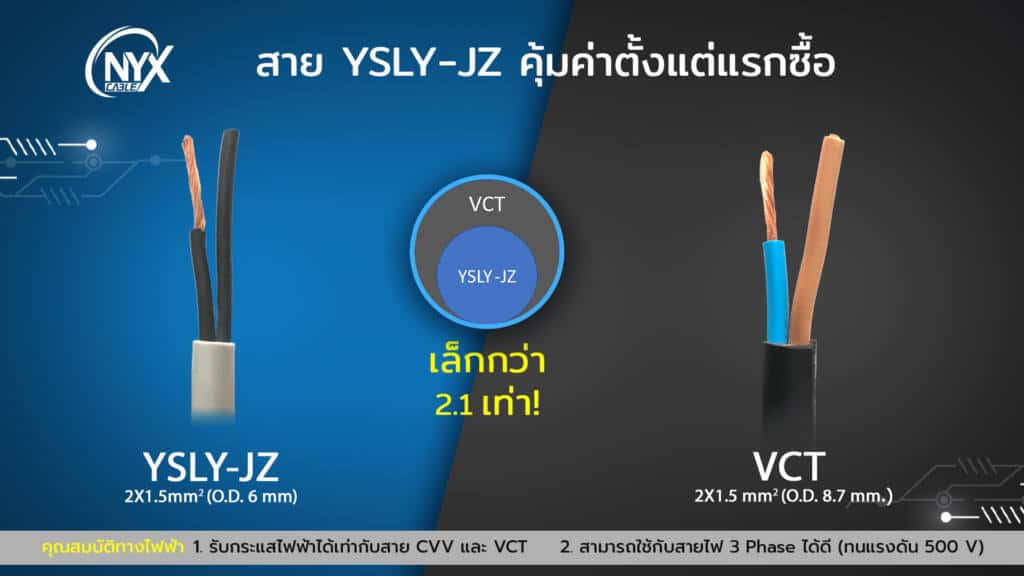

จุดเด่นของ YSLY-JZ เมื่อเทียบกับสายคอนโทรลทั่วไป (VCT / IEC 53 และ CVV)
YSLY-JZ ออกแบบมาสำหรับติดตั้งในระบบไฟฟ้าสำหรับโรงงานอุตสาหกรรมโดยเฉพาะ จึงมีฉนวนที่บางกว่าเพราะใช้ PVC เกรดที่ดีกว่าสายไฟทั่วไป ทำให้สามารถลดขนาดพื้นที่หน้าตัดของสายไฟได้ 40-65% แต่คุณสมบัติทางไฟฟ้ายังเหมือนเดิม ซึ่งทำให้ประหยัดขนาดและลดค่าท่อของท่อร้อยสายไฟ
มีความอ่อนตัวมากกว่าแม้จะใช้ทองแดงความละเอียดเท่ากับสายไฟ VCT เนื่องจากฉนวน PVC ที่บางกว่า จึงทำให้ติดตั้งได้ดีและดัดโค้งงอได้อย่างยืดหยุ่น ทำให้สามารถจบงานได้ไวและลดค่าแรงลง
สามารถรับแรงดันไฟฟ้าได้ถึง 500V จึงทำให้สามารถนำไปใช้กับไฟฟ้า 3 เฟส ที่มีกระแสไฟฟ้าที่ 380-420V ได้เป็นอย่างดี
มีพื้นที่หน้าตัดตั้งแต่ 0.5 mm² – 240 mm² และสามารถสั่งผลิตได้ถึง 100 คอร์ ต่างจากสาย CVV ที่มีไลน์การผลิตเพียง 30 คอร์เท่านั้น
ในส่วนของชื่อเรียกแต่ละแบรนด์ของสายไฟฟ้าคอนโทรล YSLY-JZ ที่มีขายในประเทศไทยนั้นมีหลายชื่อ เช่น Olflex Classic 110, OPVC-JZ และ JZ-500 โดยแต่ละชื่อของสายไฟ จะกำหนดให้แตกต่างกันไปในแต่ละยี่ห้อ
วิธีเลือกซื้อสายคอนโทรล YSLY-JZ
พิจารณาจากอุปกรณ์ควบคุมที่ต้องการเชื่อมต่อ
พิจารณาจากปริมาณกระแสไฟฟ้าที่ต้องใช้และความต้านทานรวมของสายไฟ
สาย Control Cable ทั่วไปมักรองรับแรงดัน 300-500V แต่บางรุ่นสามารถรองรับได้สูงถึง 1,000V ดังนั้น จึงควรสอบถามคุณสมบัติการรองรับกระแสไฟฟ้า เพื่อให้ได้สายไฟที่เหมาะสมกับการติดตั้งและใช้งาน
หากติดตั้งในพื้นที่ที่มีคลื่นรบกวนสูง ควรเลือกสาย Control Cable แบบมีชีลด์ เพื่อให้การส่งสัญญาณแม่นยำ ไม่ถูกรบกวนจากคลื่นแม่เหล็กไฟฟ้าที่เกิดจากอุปกรณ์ต่าง ๆ ในโรงงาน โดยเฉพาะอินเวอร์เตอร์
สีเทาเหมาะสำหรับการเดินภายในและภายนอก (ต้องร้อยท่อ) / สีดำเหมาะสำหรับเดินภายในและภายนอก (โดยตรงไม่ต้องร้อยท่อ)
สำหรับงานที่มีการสั่นสะเทือนหรือต้องเคลื่อนไหว โค้งงอเล็กน้อย ควรเลือกสายที่มีความอ่อนตัว เช่น สาย YSLY-JZ ที่ทำมาจากวัสดุที่ได้คุณภาพ ช่วยยืดอายุการใช้งานของสายไฟ ทองแดงไม่ขาดในเหมือนสายทั่วๆไปตามท้องตลาด
เลือกจากผู้ผลิตหรือผู้นำเข้าที่มีมาตรฐานรองรับ เช่น IEC, CE, TIS หรือ VDE เพื่อความปลอดภัยและอายุการใช้งานที่ยาวนาน
ราคาสายคอนโทรล YSLY-JZ ของ NYX CABLE
| Model | NO. of strands × Max strand Dia.(mm) | Outer Dia. (mm) | Cu Weight (kg/km) | Weight (kg/km) | Conductor Resistance @ 20°C (Ω/km) | ราคา (บาท/ม.) |
|---|---|---|---|---|---|---|
| YSLY-OZ 2X0.5 | 16×0.20 | 4.9 | 9.6 | 38 | 39.0 | 14.44 |
| YSLY-JZ 3G0.5 | 16×0.20 | 5.2 | 14.4 | 47 | 39.0 | 19.54 |
| YSLY-JZ 4G0.5 | 16×0.20 | 5.7 | 19.2 | 58 | 39.0 | 24.37 |
| YSLY-JZ 5G0.5 | 16×0.20 | 6.0 | 24 | 75 | 39.0 | 30.34 |
| YSLY-JZ 6G0.5 | 16×0.20 | 6.5 | 28.8 | 89 | 39.0 | 40.00 |
| YSLY-JZ 7G0.5 | 16×0.20 | 7.1 | 33.6 | 93 | 39.0 | 44.58 |
| YSLY-JZ 8G0.5 | 16×0.20 | 7.7 | 38.4 | 110 | 39.0 | 51.40 |
| YSLY-JZ 10G0.5 | 16×0.20 | 8.6 | 48 | 140 | 39.0 | 64.42 |
| YSLY-JZ 12G0.5 | 16×0.20 | 9.1 | 58 | 150 | 39.0 | 75.54 |
| YSLY-JZ 14G0.5 | 16×0.20 | 9.3 | 67 | 170 | 39.0 | 90.65 |
| YSLY-JZ 16G0.5 | 16×0.20 | 10.4 | 77 | 195 | 39.0 | 101.46 |
| YSLY-JZ 18G0.5 | 16×0.20 | 10.8 | 86 | 215 | 39.0 | 113.29 |
| YSLY-JZ 20G0.5 | 16×0.20 | 11.8 | 96 | 230 | 39.0 | 123.86 |
| YSLY-JZ 21G0.5 | 16×0.20 | 12.0 | 101 | 245 | 39.0 | 135.44 |
| YSLY-JZ 25G0.5 | 16×0.20 | 12.8 | 120 | 280 | 39.0 | 152.66 |
| YSLY-JZ 30G0.5 | 16×0.20 | 13.7 | 144 | 310 | 39.0 | 184.45 |
| YSLY-JZ 32G0.5 | 16×0.20 | 14.0 | 154 | 345 | 39.0 | 199.00 |
| YSLY-JZ 35G0.5 | 16×0.20 | 14.9 | 168 | 390 | 39.0 | 235.08 |
| YSLY-JZ 50G0.5 | 16×0.20 | 17.6 | 240 | 510 | 39.0 | 409.97 |
สินค้าในหมวดสายคอนโทรล — ดูตารางรายละเอียดและสเปก
เลือกรุ่นสายคอนโทรลที่ต้องการ เพื่อดูตารางขนาด-สเปก และราคา:
- YSLY-JZ — สายคอนโทรลยอดนิยม มีสายกราวนด์ (153 ขนาด)
- OPVC-JZ — สเปกเหมือน YSLY-JZ 100% (153 ขนาด)
- JZ-500 — สเปกเหมือน YSLY-JZ 100% (153 ขนาด)
- OLFLEX CLASSIC 110 — สเปกเหมือน YSLY-JZ 100% (153 ขนาด)
- Flex-JZ — สเปกเหมือน YSLY-JZ 100% (153 ขนาด)
- สายไฟ VCT — สายอ่อน ทนกระแส รับแรงดัน 450/750V
- H05V-K — สาย Wiring ตู้คอนโทรล 500V (0.5–1 mm²)
- H07V-K — สาย Wiring ตู้คอนโทรล 750V (1.5–240 mm²)
NYX CABLE จำหน่ายสายคอนโทรลงานอุตสาหกรรม ราคาปลีก-ส่ง พร้อมส่งด่วนใน 3 ชม. จากโกดังบางนา
สายไฟคอนโทรล (Control Cable) จาก NYX CABLE คือสายไฟอุตสาหกรรมคุณภาพสูงที่ออกแบบมาเพื่อตอบโจทย์งานควบคุมทุกประเภท ที่นี่เราจำหน่ายสายไฟคอนโทรล VSF (THW-F) ที่ใช้สำหรับเดินตู้คอนโทรลโดยเฉพาะ อีกทั้งยังจำหน่ายสายรุ่นยอดนิยมอย่าง YSLY-JZ / YSLY-OZ โดยทุกสายผ่านการผลิตตามมาตรฐานสากล จึงมั่นใจได้ในความปลอดภัย ความทนทาน และอายุการใช้งานที่ยาวนาน เหมาะสำหรับงานระบบเครื่องจักรอัตโนมัติ ตู้ควบคุมไฟฟ้า และโครงสร้างระบบไฟฟ้าในโรงงานอุตสาหกรรมโดยเฉพาะ
NYX CABLE มีสต๊อกพร้อมส่ง ตั้งแต่ขนาด 0.5 mm² – 240 mm² พร้อมบริการให้คำปรึกษาโดยผู้เชี่ยวชาญด้านสายไฟฟ้า ช่วยให้คุณเลือกสเปกสายได้ตรงตามการใช้งานจริง ทั้งรุ่นและขนาด ทำให้ไม่ต้องเผื่อขนาดสายไฟให้ใหญ่เกินความจำเป็น ช่วยให้ลดต้นทุน และมีโอกาสปิดงานได้เพิ่มขึ้น ปลอดภัย และคุ้มค่าในระยะยาว สนใจสั่งซื้อสอบถามข้อมูลเพิ่มเติมได้ที่โทร 02-111-5588 หรือ LINE OA : @nyxcable
FAQs คำถามที่พบบ่อยเกี่ยวกับสายคอนโทรล
Q: สายคอนโทรลคืออะไร และแตกต่างจากสายไฟทั่วไปอย่างไร ?
สายคอนโทรลออกแบบมาเพื่อส่งสัญญาณควบคุมและเชื่อมต่ออุปกรณ์ในระบบอัตโนมัติ โดยมีความยืดหยุ่นสูงและฉนวนทำจาก PVC ที่คุณภาพสูงกว่าทำให้มีฉนวนที่บางกว่าสายไฟทั่วไปที่มักออกแบบมาเพื่อส่งกำลังไฟฟ้า แต่ในขณะเดียวกันคุณสมบัติทางไฟฟ้ายังคงเหมือนเดิม
Q: สาย YSLY-JZ ใช้กับงานประเภทใดได้บ้าง ?
เหมาะสำหรับงานคอนโทรลและพาวเวอร์ในโรงงานอุตสาหกรรม ระบบควบคุมอัตโนมัติ ตู้คอนโทรล เครื่องจักร มอเตอร์ 1 เฟส และ 3 เฟส ที่ต้องการความยืดหยุ่นในการเดินสาย และสามารถรับแรงดันได้สูงถึง 1,000V
Q: ความแตกต่างระหว่างสาย YSLY-JZ กับ YSLY-OZ คืออะไร ?
รุ่น YSLY-JZ มีสายกราวนด์สีเขียว-เหลือง ในขณะที่รุ่น YSLY-OZ ไม่มีสายกราวด์ และพิมพ์กำกับด้วยหมายเลขทุกเส้น
Q: ทำไมสาย YSLY-JZ ถึงประหยัดพื้นที่ได้มากกว่าสายทั่วไป ?
เพราะใช้ฉนวน PVC คุณภาพสูงกว่าสายไฟทั่วไปทำให้บางกว่าแต่คุณสมบัติทางไฟฟ้ายังเหมือนเดิม จึงลดพื้นที่หน้าตัดของสายได้ถึง 40-65% เหมาะสำหรับงานที่มีพื้นที่จำกัด
Q: สายคอนโทรล YSLY-JZ รองรับแรงดันไฟฟ้าได้เท่าไร ?
รองรับแรงดันไฟฟ้าได้สูงถึง 500V หรือ 1000V สามารถใช้กับระบบไฟฟ้า 3 เฟส 380-420V ได้อย่างปลอดภัย
Q: ควรเลือกสายคอนโทรลอย่างไรให้เหมาะกับงาน ?
พิจารณาจำนวนแกน ขนาดหน้าตัด ชนิดฉนวน การมีชีลด์กันสัญญาณรบกวน และมาตรฐานความปลอดภัยที่รองรับ เช่น IEC, CE หรือ VDE
Q: สั่งซื้อสายคอนโทรลจาก NYX CABLE ได้อย่างไร ?
สามารถสั่งซื้อได้โดยโทร 02-111-5588 หรือติดต่อผ่าน LINE OA : @nyxcable ทีมผู้เชี่ยวชาญพร้อมให้คำปรึกษาและช่วยเลือกสเปคสายให้ตรงกับงาน มีสต๊อกพร้อมส่งด่วนใน 3 ชม. จากโกดังบางนา
สายคอนโทรลคืออะไร ต่างจากสายไฟทั่วไปอย่างไร ?
สายคอนโทรล คือ องค์ประกอบสำคัญของระบบควบคุมในงานอุตสาหกรรมที่ทำหน้าที่ส่งสัญญาณควบคุม วัดค่า และสั่งงานระหว่างอุปกรณ์ต่าง ๆ โดยตรง ไม่ได้เน้นการจ่ายกระแสไฟฟ้าปริมาณสูงเหมือนสายไฟทั่วไป การเข้าใจความแตกต่างตั้งแต่วัตถุประสงค์การใช้งาน โครงสร้างตัวนำ การระบุแกน และการป้องกันสัญญาณรบกวน จะช่วยลดความผิดพลาดในการออกแบบและติดตั้งระบบไฟฟ้าได้อย่างมีประสิทธิภาพ
เมื่อพูดถึงระบบอัตโนมัติในโรงงานอุตสาหกรรม ไม่ว่าจะเป็นเครื่องจักร PLC Motor Starter เซนเซอร์ หรืออุปกรณ์ควบคุมไฟฟ้า สิ่งที่เชื่อมการทำงานทุกอย่างเข้าด้วยกันคือ สายคอนโทรล (Control Cable) สายที่ออกแบบมาเพื่อส่งสัญญาณควบคุมและสั่งงานอย่างมีประสิทธิภาพ ช่วยลดสัญญาณรบกวน และเพิ่มความเสถียรของระบบ
สายคอนโทรลคืออะไร ?
สายคอนโทรล หรือสายไฟคอนโทรล คือสายไฟฟ้าชนิดหนึ่งที่ออกแบบมาเพื่อวัตถุประสงค์เฉพาะในการ "ส่งสัญญาณควบคุม" และ "การวัดค่า" การทำงานในระบบไฟฟ้าและระบบอัตโนมัติ
หน้าที่หลักของสายประเภทนี้ไม่ใช่การนำพากระแสไฟฟ้าปริมาณมากเพื่อไปขับเคลื่อนโหลดขนาดใหญ่โดยตรงเหมือนสายไฟทั่วไป (Power Cable) แต่หัวใจสำคัญของสายคอนโทรลคือการเชื่อมต่อข้อมูลคำสั่งระหว่าง "จุดควบคุม" เช่น PLC, Relay, DCS หรือ Switch ไปยัง "อุปกรณ์ทำงาน" เช่น Solenoid Valve, Magnetic Contactor หรือเชื่อมต่อกับ "อุปกรณ์ตรวจจับ" เพื่อส่งค่าสถานะกลับมาประมวลผล
เปรียบเทียบโครงสร้างและความต่าง : สายคอนโทรล vs สายไฟทั่วไป
1. วัตถุประสงค์หลัก
สายไฟทั่วไป : ออกแบบมาเพื่อรองรับแรงดันไฟฟ้าและกระแสไฟฟ้าที่สูง เป้าหมายคือลดความสูญเสียพลังงานในสายให้น้อยที่สุด ฉนวนจึงต้องหนาเพื่อทนแรงดัน และตัวนำต้องใหญ่เพื่อรับกระแส
สายคอนโทรล : คือสายไฟที่ออกแบบมาเพื่อรองรับสัญญาณไฟฟ้าที่มีแรงดันต่ำ (เช่น 24VDC, 4-20mA หรือ 110/220VAC ในวงจร Control) เป้าหมายคือความต่อเนื่องของคำสั่ง ความอ่อนตัวในการเดินสาย และความถูกต้องของข้อมูล
2. โครงสร้างตัวนำและการระบุขั้ว
ความละเอียดของฝอยทองแดง : สายคอนโทรลส่วนใหญ่ โดยเฉพาะมาตรฐานยุโรป เช่น VDE มักใช้ตัวนำที่เป็นฝอยละเอียดในระดับ Class 5 หรือ Class 6 เพื่อให้มีความอ่อนตัวสูง ง่ายต่อการเข้าสายในตู้คอนโทรลที่มีพื้นที่จำกัด
จำนวน Core และการระบุ : สายคอนโทรลออกแบบมาให้รองรับวงจรที่ซับซ้อน จึงมีจำนวน Core มาก (Multicore) ตั้งแต่ 2 ไปจนถึง 60 Core หรือมากกว่า ซึ่งการใช้สีระบุอาจไม่เพียงพอ จึงนิยมใช้ "ตัวเลขกำกับ" บนฉนวนสีดำ เพื่อให้ช่างวายริ่งสามารถไล่วงจรได้ง่ายและไม่สับสน
3. การป้องกันสัญญาณรบกวน
สายคอนโทรลเกรดคุณภาพจึงมักมีโครงสร้าง Shield (เช่น Braided Copper Shield หรือ Foil Shield) หุ้มรอบตัวนำ เพื่อทำหน้าที่เป็นโล่ทางแม่เหล็กไฟฟ้าป้องกันสัญญาณรบกวนไม่ให้เข้ามาบิดเบือนคำสั่งควบคุม
ประเภทของสายคอนโทรลที่นิยมใช้ในอุตสาหกรรม
1. สาย Multicore (สายคอนโทรลทั่วไป)
สายคอนโทรล Multicore คือสายที่นิยมใช้มากที่สุด ใช้เชื่อมต่อระหว่างตู้คอนโทรลไปยังเครื่องจักร รุ่นยอดนิยม : YSLY-JZ, OPVC-JZ, JZ-500, Olflex Classic 110 รวมถึงมาตรฐานญี่ปุ่น/ไทย อย่าง CVV และ VCT จุดเด่น : มีความยืดหยุ่น ปอกฉนวนง่าย มีตัวเลขกำกับชัดเจน
2. สาย Shielded (สายคอนโทรลมีชีลด์)
จำเป็นอย่างยิ่งเมื่อต้องเดินสายใกล้กับสาย Power หรือใช้กับอุปกรณ์ที่ไวต่อสัญญาณรบกวน รุ่นยอดนิยม : LiYCY, F-CY-JZ, Olflex Classic 115 CY, CVV-S จุดเด่น : มีชั้นถักทองแดงชุบดีบุกหุ้มรอบนอก ช่วยป้องกัน EMI ได้ดีเยี่ยม
3. สาย Wiring (สายเดินภายในตู้)
สายไฟคอนโทรล Wiring คือสายเดี่ยวที่ใช้เดินวงจรภายในตู้ Switchboard รุ่นยอดนิยม : H05V-K, H07V-K, VSF, THW-F จุดเด่น : เป็นสายฝอยละเอียด ดัดงอเข้าตามร่องรางเก็บสายได้ง่าย
4. สาย Control for Drag Chain (สายสำหรับรางกระดูกงู)
เมื่อเครื่องจักรต้องเคลื่อนที่ตลอดเวลา เช่น แขนหุ่นยนต์ หรือเครื่อง CNC สายธรรมดาจะ "ขาดใน" ได้ง่าย จุดเด่น : โครงสร้างออกแบบมาพิเศษ ตีเกลียวช่วงสั้น ฉนวนภายนอกมักใช้วัสดุที่ทนการเสียดสีสูง เช่น PUR (Polyurethane) เพื่อรองรับการโค้งงอและเคลื่อนที่ไปมานับล้านรอบ
วิธีเลือกสายคอนโทรลให้เหมาะกับการใช้งาน
1. พิจารณาสภาพแวดล้อมของ "สัญญาณรบกวน" : ตรวจสอบพื้นที่หน้างานว่ามีการติดตั้ง Inverter (VSD/VFD), Servo Drive หรือมอเตอร์ขนาดใหญ่ในบริเวณใกล้เคียงหรือไม่ หากเดินสายคอนโทรลในรางเดียวกับสายไฟทั่วไป "ต้อง" เลือกใช้สายที่มี Shield (LiYCY หรือ CVV-S) เท่านั้น
2. ลักษณะการติดตั้ง: "อยู่นิ่ง" หรือ "เคลื่อนที่" : ติดตั้งถาวรสามารถใช้สายคอนโทรลรุ่นมาตรฐาน (เช่น YSLY-JZ, CVV) ได้ แต่หากสายต้องอยู่ในรางกระดูกงูหรือมีการขยับไปมาตลอดเวลา ห้ามใช้สายมาตรฐาน ให้เลือกใช้สายรุ่น Drag Chain หรือ Robot Cable โดยเฉพาะ
3. สภาพแวดล้อมทางกายภาพและเคมี : ใช้งานทั่วไปในร่ม ฉนวน PVC มาตรฐานเพียงพอ เจอน้ำมัน/สารเคมี ควรเลือกสายที่มีคุณสมบัติ Oil Resistant (เช่น เกรด PVC พิเศษ หรือ PUR) ใช้งานกลางแจ้ง/โดน UV ต้องระบุเป็น Black Sheath หรือวัสดุที่ทน UV ได้
4. ขนาดพื้นที่หน้าตัดกับ Voltage Drop : ถึงแม้วงจรคอนโทรลจะใช้กระแสไม่มาก แต่หากเดินสายระยะทางไกล แรงดันตกคือศัตรูตัวฉกาจ โดยเฉพาะระบบ 24VDC ควรคำนวณ Voltage Drop ให้เหมาะสม หรือขยับขนาดสายให้ใหญ่ขึ้น (เช่น 1.5 หรือ 2.5 mm²) เพื่อลดความต้านทานในสาย
เลือกสายคอนโทรลจาก NYX CABLE
ยกระดับระบบ Automation และเครื่องจักรของคุณให้ทำงานได้อย่างแม่นยำสูงสุด ด้วยสายคอนโทรลจาก NYX CABLE เราคัดสรรเฉพาะสายไฟเกรดอุตสาหกรรมที่ตอบโจทย์งานวิศวกรรมอย่างแท้จริง มีให้เลือกครบครันทั้งสาย VSF (THW-F) สำหรับเดินในตู้ควบคุม และสายคอนโทรลมาตรฐานยุโรปยอดนิยมอย่างรุ่น YSLY-JZ / YSLY-OZ (แบบมีหมายเลขกำกับ)
ที่ NYX CABLE เราไม่ใช่แค่ผู้จัดจำหน่าย แต่เราพร้อมเป็นพาร์ตเนอร์ให้ทีมวิศวกรและผู้รับเหมา ด้วยสต๊อกสินค้าขนาดใหญ่พร้อมส่งทันที และบริการให้คำปรึกษาเชิงลึก สนใจสั่งซื้อหรือต้องการ Data Sheet สอบถามข้อมูลเพิ่มเติมได้ที่ LINE OA: @nyxcable โทร: 02-111-5588
