ST-TP : สายคู่บิดเกลียว สำหรับ RS485, RS422 โดยเฉพาะ
ST-TPสาย RS485/RS422 คู่บิดเกลียว ตัวนำทองแดงเคลือบดีบุก ทนความชื้น สำหรับสัญญาณ 4-20mA
สาย ST-TP คืออะไร
สาย ST-TP ถูกออกแบบมาสำหรับสัญญาณ RS485, RS422, สัญญาณ 4-20mA และ Modbus โดยเฉพาะ ซึ่งสัญญาณดังกล่าวต้องใช้สาย Twisted Pair ในการส่งสัญญาณเพื่อลดการรบกวนระหว่างสัญญาณแต่ละคู่สายให้เกิดขึ้นน้อยที่สุด
โครงสร้างของ สาย ST-TP
- ตัวนำทองแดงฝอยเคลือบดีบุก (Tinned Copper) — ทนทานต่อความชื้น เหมาะกับพื้นที่ที่มีความชื้นสูง เช่น ร้อยท่อฝังดิน การเดินกลางแจ้ง ในงาน Solar Farm อีกทั้งยังเป็นเส้นฝอยทำให้มีความอ่อนตัวสูง
- Core Twist in Pair — การบิดเกลียวเป็นคู่ทำให้สัญญาณของแต่ละเส้นไม่รบกวนกัน
- Aluminum Foil Shielded — เหมาะกับสัญญาณ RS485, RS422 ซึ่งเป็นสัญญาณ Digital มากกว่า Tinned Copper Braid Shield
- ฉนวนภายนอก PVC ทนแสง UV สามารถเดินกลางแจ้งได้
สัญญาณ RS485/RS422 เป็นสัญญาณ Digital ที่ความถี่ไม่สูงมาก (เมื่อเทียบกับ Ethernet) ดังนั้น Aluminum Foil Shield จะให้ประสิทธิภาพในการป้องกัน EMI ที่เพียงพอ โดยมีข้อดีคือ Coverage 100% (ปิดคลุมรอบ 360°) ซึ่ง Copper Braid Shield จะมี Coverage เพียง 60-85%
สเปกหลัก ST-TP
- ตัวนำ: Tinned Copper (ทองแดงเคลือบดีบุก)
- ขนาด: 16 AWG (1.31 mm²)
- ประเภทชีลด์: Aluminum Foil Shield
- ระยะทางสูงสุด: 1,200 เมตร
- ทน UV: เดินกลางแจ้งได้โดยไม่ต้องร้อยท่อ
- ทนความชื้น: เหมาะกับฝังดิน/ร้อยท่อฝังดิน
- สินค้าในสต๊อกพร้อมส่งกว่า 100,000 เมตร
การใช้งานที่เหมาะสม
- งาน Solar Farm — เดินกลางแจ้ง ทน UV และความชื้น
- ระบบ Modbus RTU/RS485 ในโรงงาน
- ระบบ BMS (Building Management System)
- เชื่อมต่อ Inverter กับ Data Logger
- ร้อยท่อฝังดิน — ตัวนำเคลือบดีบุกทนความชื้น
- สัญญาณ 4-20mA ระยะไกล

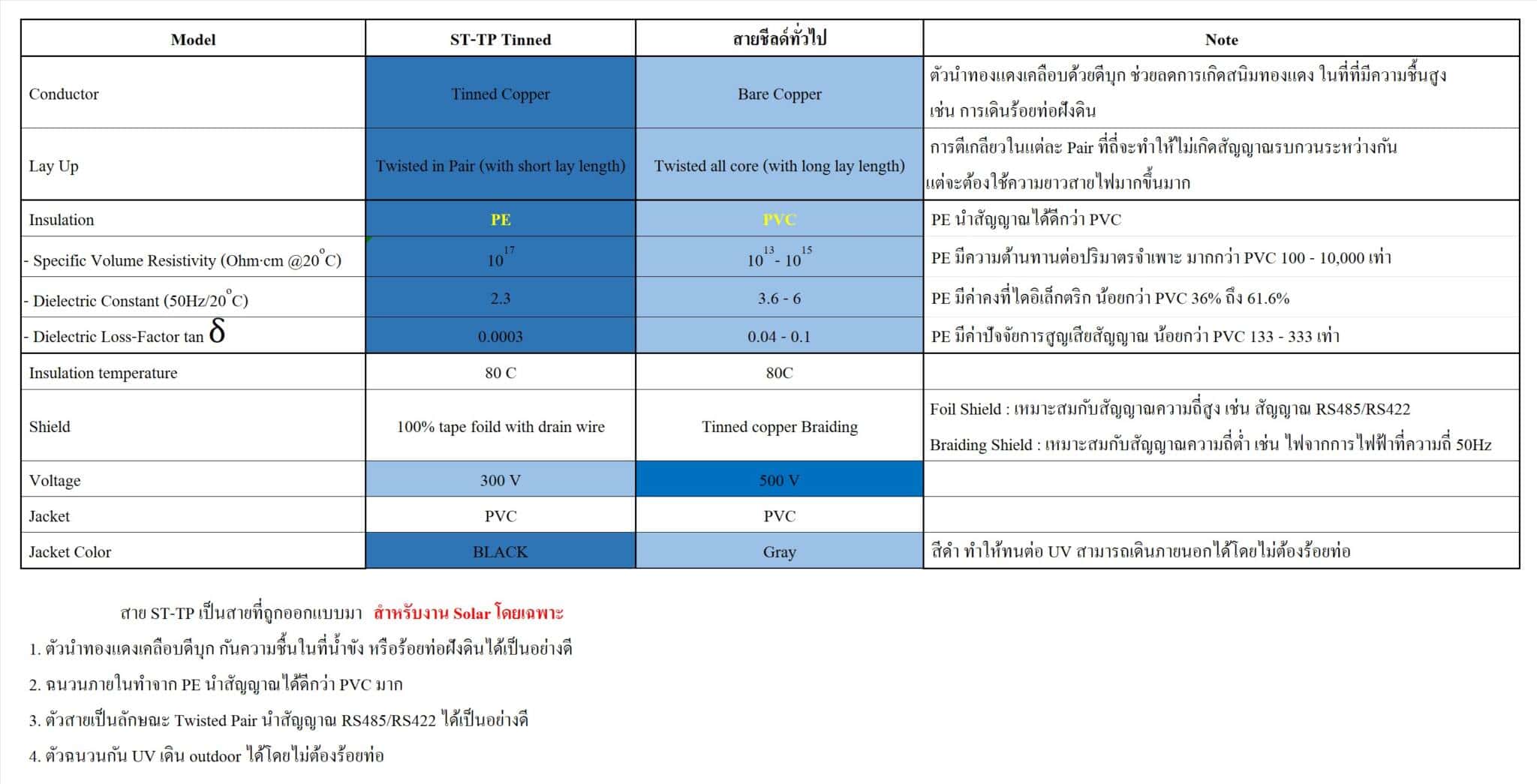

เปรียบเทียบสเป๊ก ST-TP Tinned กับสายชีลด์ทั่วไป สำหรับเดินสัญญาณ RS485
สาย ST-TP ต่างจากสายชีลด์ทั่วไปที่นำมาใช้เดินสัญญาณตรงวัสดุและโครงสร้าง ซึ่งส่งผลโดยตรงต่อคุณภาพสัญญาณและอายุการใช้งานเมื่อเดินกลางแจ้งหรือฝังดิน
- ST-TP ใช้ Tinned Copper (ทองแดงเคลือบดีบุก) ส่วนสายชีลด์ทั่วไปใช้ Bare Copper
- ดีบุกที่เคลือบช่วยลดการเกิดสนิมทองแดงในที่ความชื้นสูง เช่น การร้อยท่อฝังดิน
การตีเกลียว (Lay Up)
- ST-TP ตีเกลียวเป็นคู่ด้วยระยะเกลียวสั้น (Twisted in Pair) ส่วนสายทั่วไปตีเกลียวรวมทุกแกนด้วยระยะยาว
- การตีเกลียวเป็นคู่ระยะสั้นทำให้แต่ละคู่ไม่รบกวนกัน แลกกับการใช้ความยาวสายมากขึ้น
ฉนวนภายใน : PE เทียบกับ PVC
- ความต้านทานต่อปริมาตรจำเพาะ — PE 10¹⁷ เทียบ PVC 10¹³ ถึง 10¹⁵ Ohm·cm คือมากกว่า 100 ถึง 10,000 เท่า
- ค่าคงที่ไดอิเล็กตริก (50Hz/20°C) — PE 2.3 เทียบ PVC 3.6 ถึง 6 คือน้อยกว่า 36% ถึง 61.6%
- ค่าการสูญเสียสัญญาณ tan δ — PE 0.0003 เทียบ PVC 0.04 ถึง 0.1 คือน้อยกว่า 133 ถึง 333 เท่า
- ทั้งสามค่านี้คือเหตุผลที่ฉนวน PE นำสัญญาณได้ดีกว่า PVC
ชีลด์ป้องกันสัญญาณรบกวน
- ST-TP ใช้ Foil Shield ครอบคลุม 100% พร้อม drain wire ส่วนสายทั่วไปใช้ Tinned Copper Braiding
- Foil Shield เหมาะกับสัญญาณความถี่สูงอย่าง RS485 และ RS422 ส่วน Braiding Shield เหมาะกับความถี่ต่ำอย่างไฟฟ้ากำลังที่ 50Hz
เปลือกนอกและการเดินกลางแจ้ง
- เปลือก ST-TP เป็นสีดำ ส่วนสายทั่วไปเป็นสีเทา — สีดำทนแสง UV จึงเดินภายนอกได้โดยไม่ต้องร้อยท่อ
- แรงดันใช้งาน ST-TP 300 V ส่วนสายทั่วไป 500 V — สัญญาณ RS485 และ RS422 ใช้แรงดันระดับต่ำมาก ค่า 300 V จึงเพียงพอสำหรับงานเดินสัญญาณ
สรุป : ออกแบบมาสำหรับงาน Solar โดยเฉพาะ
- ตัวนำเคลือบดีบุก กันความชื้นในที่น้ำขังหรือร้อยท่อฝังดินได้ดี
- ฉนวนภายในทำจาก PE นำสัญญาณได้ดีกว่า PVC มาก
- โครงสร้าง Twisted Pair นำสัญญาณ RS485 และ RS422 ได้เป็นอย่างดี
- ทน UV เดิน outdoor ได้โดยไม่ต้องร้อยท่อ
หมายเหตุ: สาย ST-TP ถูกออกแบบมาสำหรับการเดินสัญญาณโดยเฉพาะ สามารถทนต่อความชื้นและแสงแดดได้เป็นอย่างดี สามารถเดินได้ไกลสูงสุด 1,200 เมตร ด้วยตัวนำเพียง 16 AWG (1.31 mm²)
